Unsere Produkte

Produktübersicht Maschinenbau Dahme GmbH

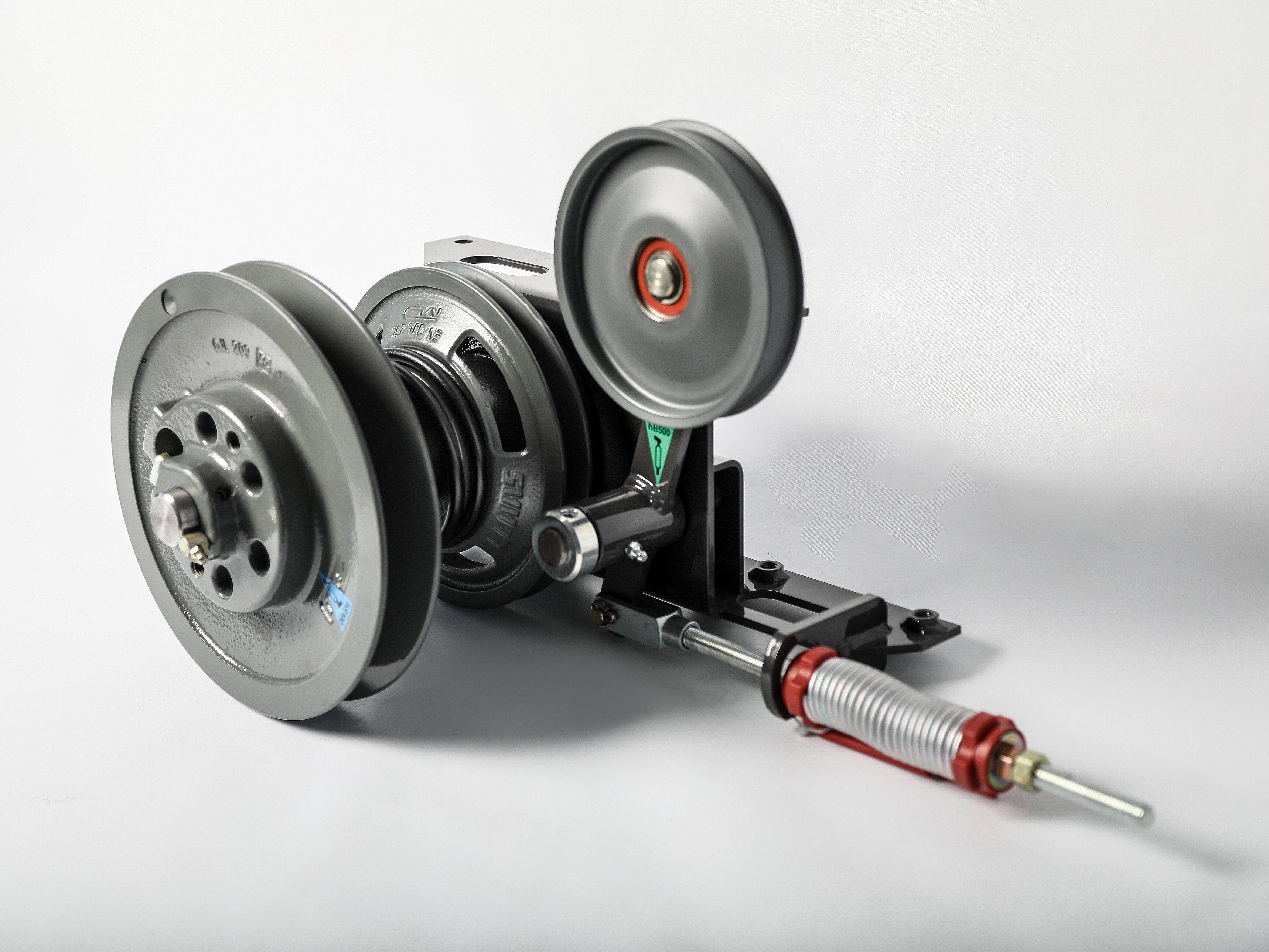

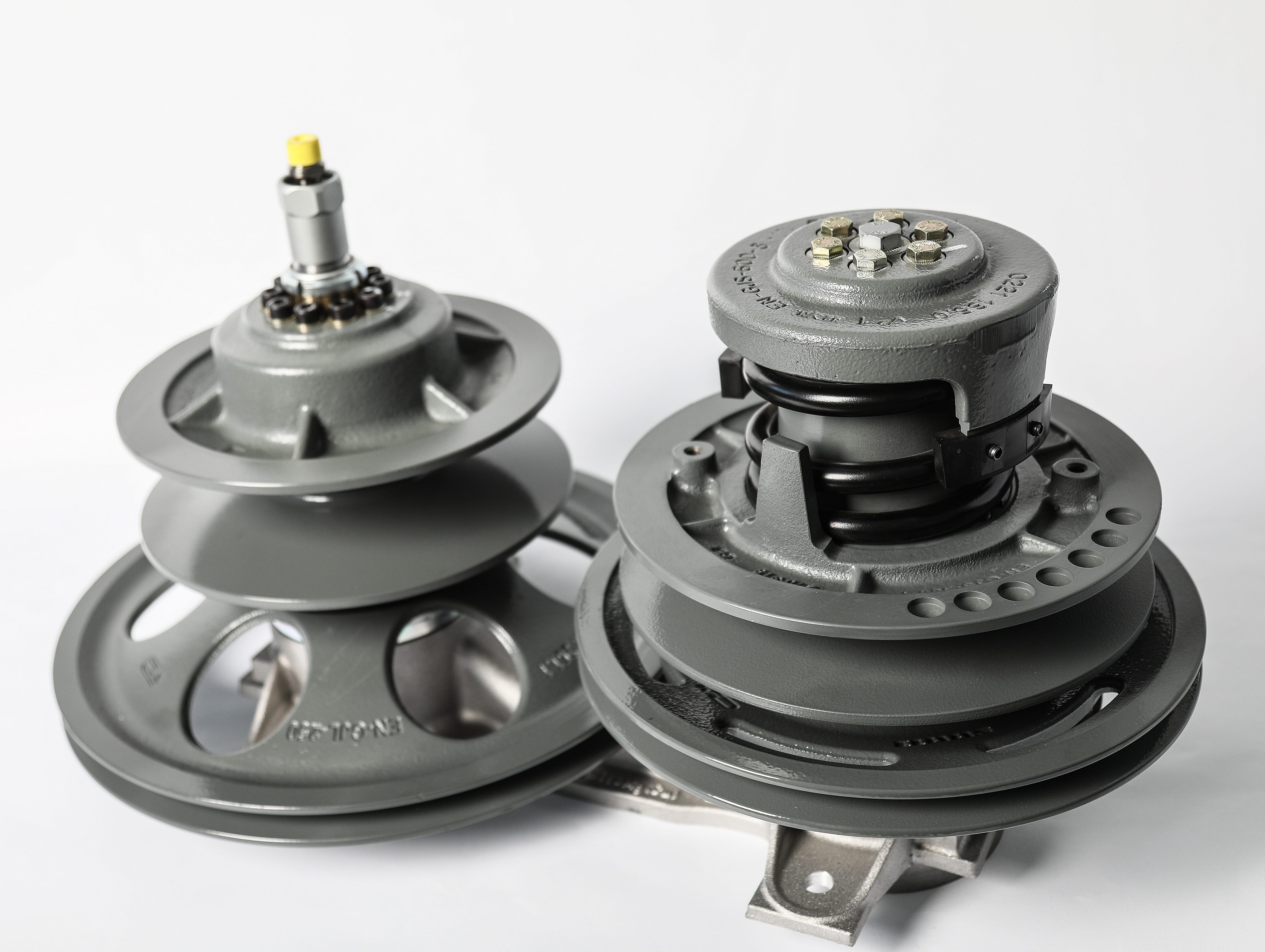

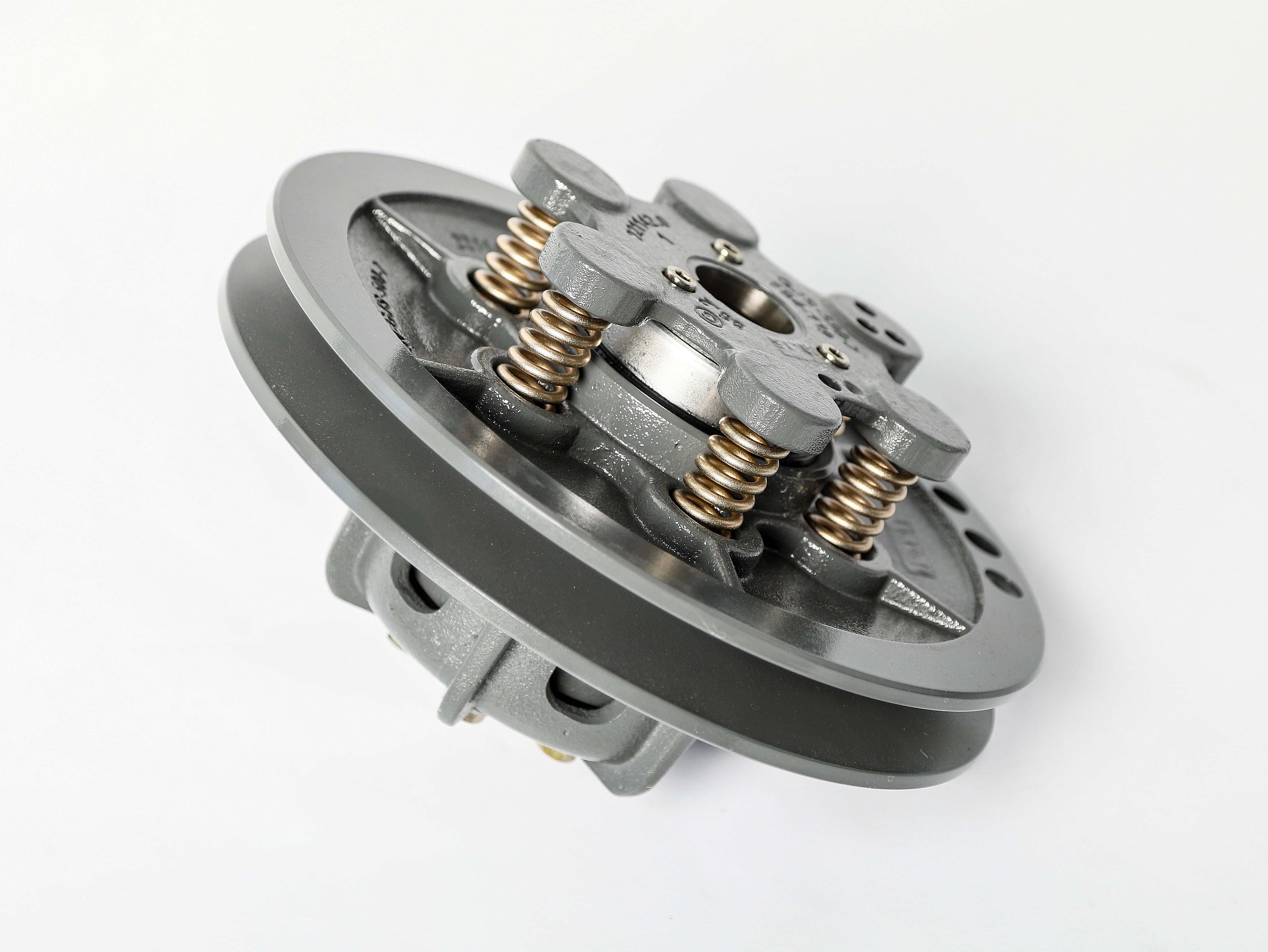

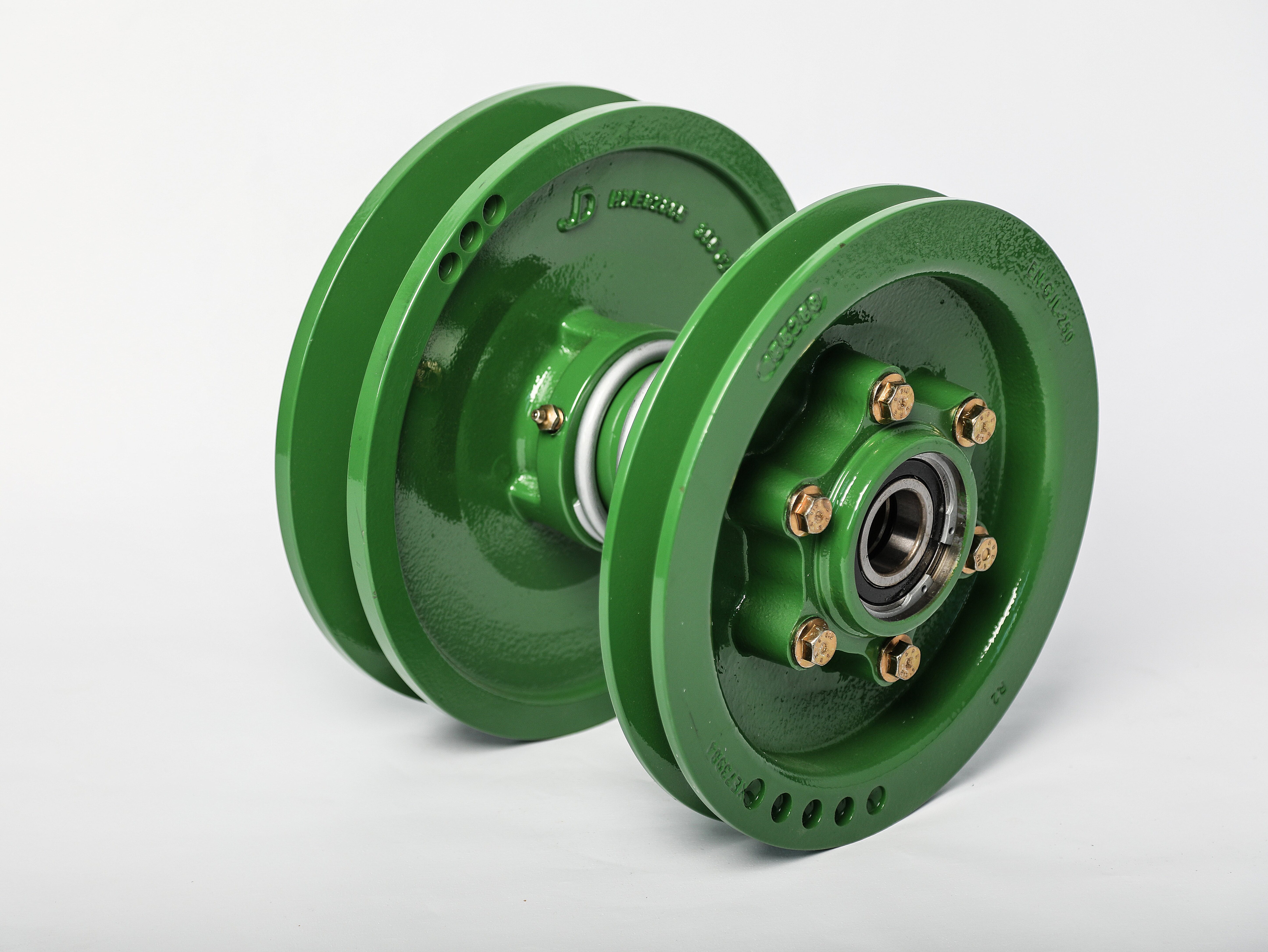

Gebläsevariator

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: stufenlose Drehzahlverstellung des Reinigungsgebläses
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-600-3,EN-GJS-500-7, EN-GJL-250 und AlSi10Mg(Cu), Schmiedeteile aus 42CrMo4+QT, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell-, Gesenk- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Räumen, Hartverchromen, Schleifen, Verzahnen, Nasslackieren, Montieren, Auswuchten, Dichtigkeits- und Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 58,7 kg
  • Besonderheit: Begleitung des Kunden während der 5-jährigen Entwicklungsphase mit diversen Prototypen und Vorserien, Errichtung einer separaten Montagelinie mit abschließender hydraulischer Dichtigkeits- und Funktionsprüfung, Entwicklung und Herstellung von Sondertransportgestellen zur Optimierung des Logistikprozesses zum Kunden

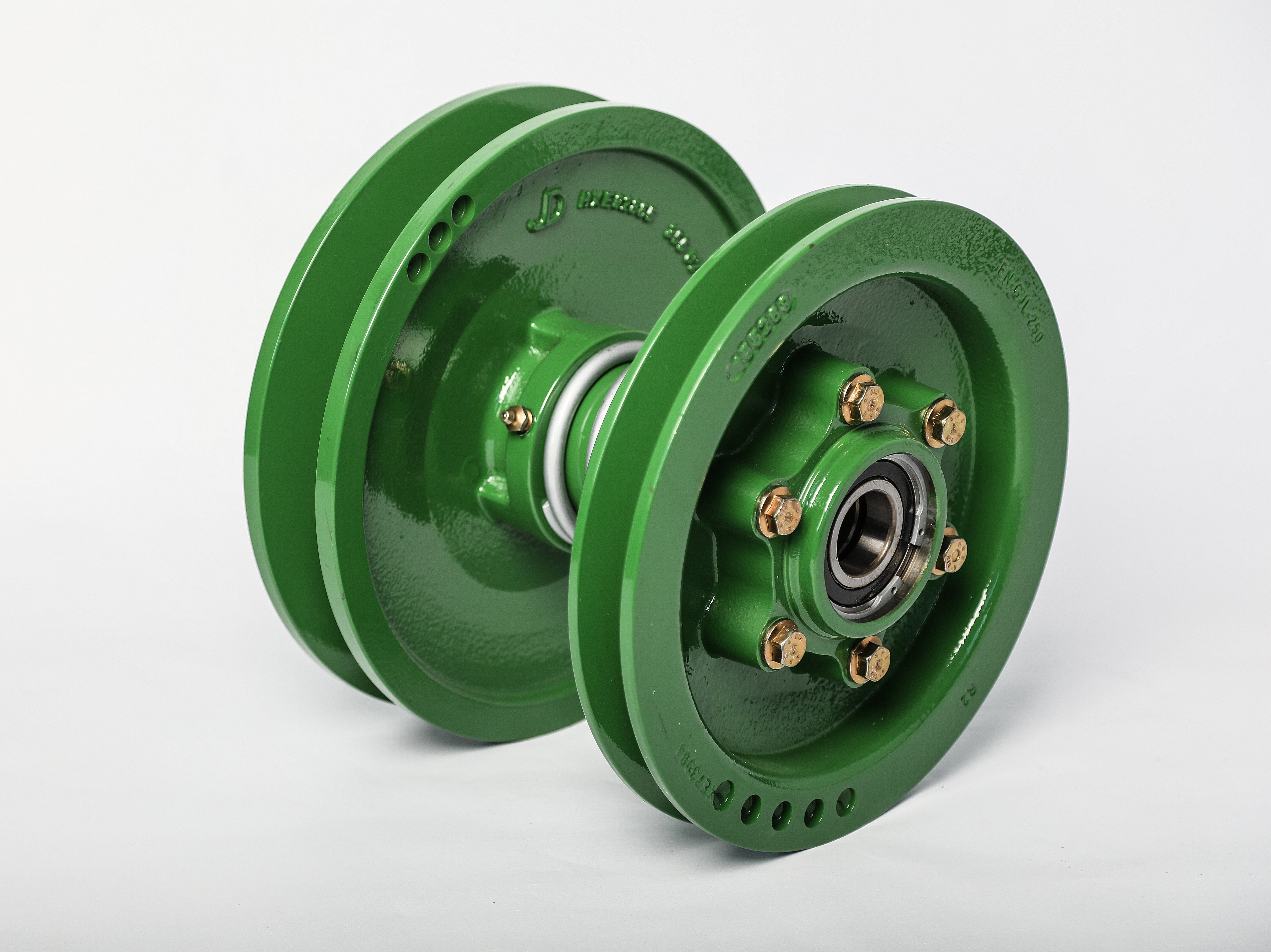

Gebläsevariator

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: stufenlose Drehzahlverstellung des Reinigungsgebläses
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-600-3,EN-GJS-500-7, EN-GJL-250 und AlSi10Mg(Cu), Schmiedeteile aus 42CrMo4+QT, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell-, Gesenk- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Räumen, Hartverchromen, Schleifen, Verzahnen, Nasslackieren, Montieren, Auswuchten, Dichtigkeits- und Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 58,7 kg
  • Besonderheit: Begleitung des Kunden während der 5-jährigen Entwicklungsphase mit diversen Prototypen und Vorserien, Errichtung einer separaten Montagelinie mit abschließender hydraulischer Dichtigkeits- und Funktionsprüfung, Entwicklung und Herstellung von Sondertransportgestellen zur Optimierung des Logistikprozesses zum Kunden

Antriebspaket

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: temperaturabhängiger und variabler Lüfterantrieb am Motor
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-500-7, Welle aus 16MnCr5, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Räumen, Wärmebehandlung Ionit-OX, Polieren, Auswuchten, Nasslackieren, Montieren, Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 12,5 kg
  • Besonderheit: Begleitung des Kunden während der 5-jährigen Entwicklungsphase mit diversen Prototypen und Vorserien

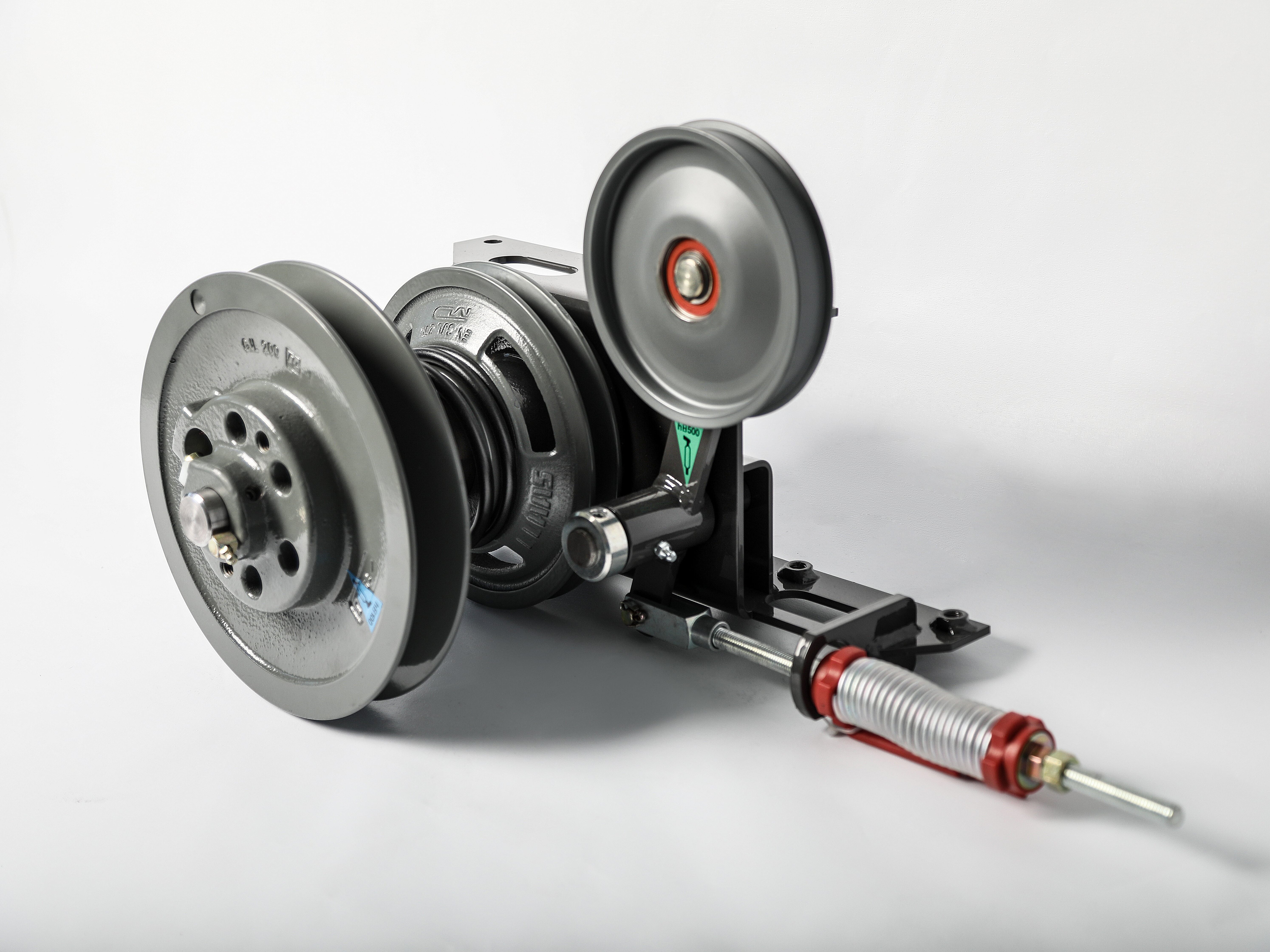

Vorgelege mit Regelpaket

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: stufenlose Drehzahlverstellung des Gebläses
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJL-250, diverse Schweißbaugruppen, Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Räumen, Nasslackieren, Montieren, Auswuchten, Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 21,7 kg
  • Besonderheit: Übernahme der vollständigen Fertigung und Montage aus dem Werk des Kunden zur Kosten- und Prozessoptimierung

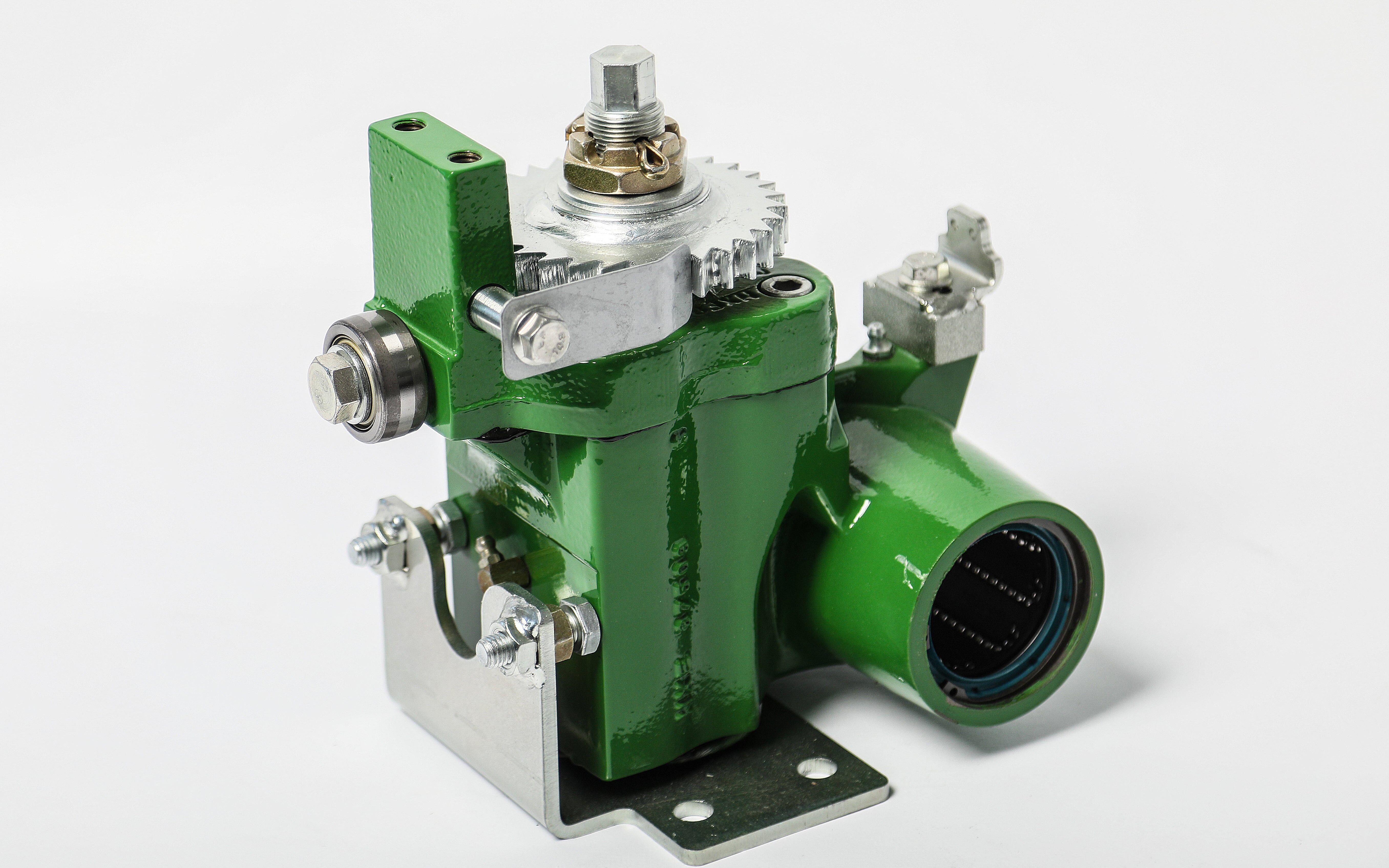

Schleifschlitten

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Verstellung des Schleifsteinträgers
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-500-7, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Räumen, Schweißen, Nasslackieren, Galvanisch Beschichten, Montieren und Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 14,0 kg
  • Besonderheit: Begleitung des Kunden seit mehr als 10 Jahren über mehrere Produkt- bzw. Entwicklungsstufen hinweg

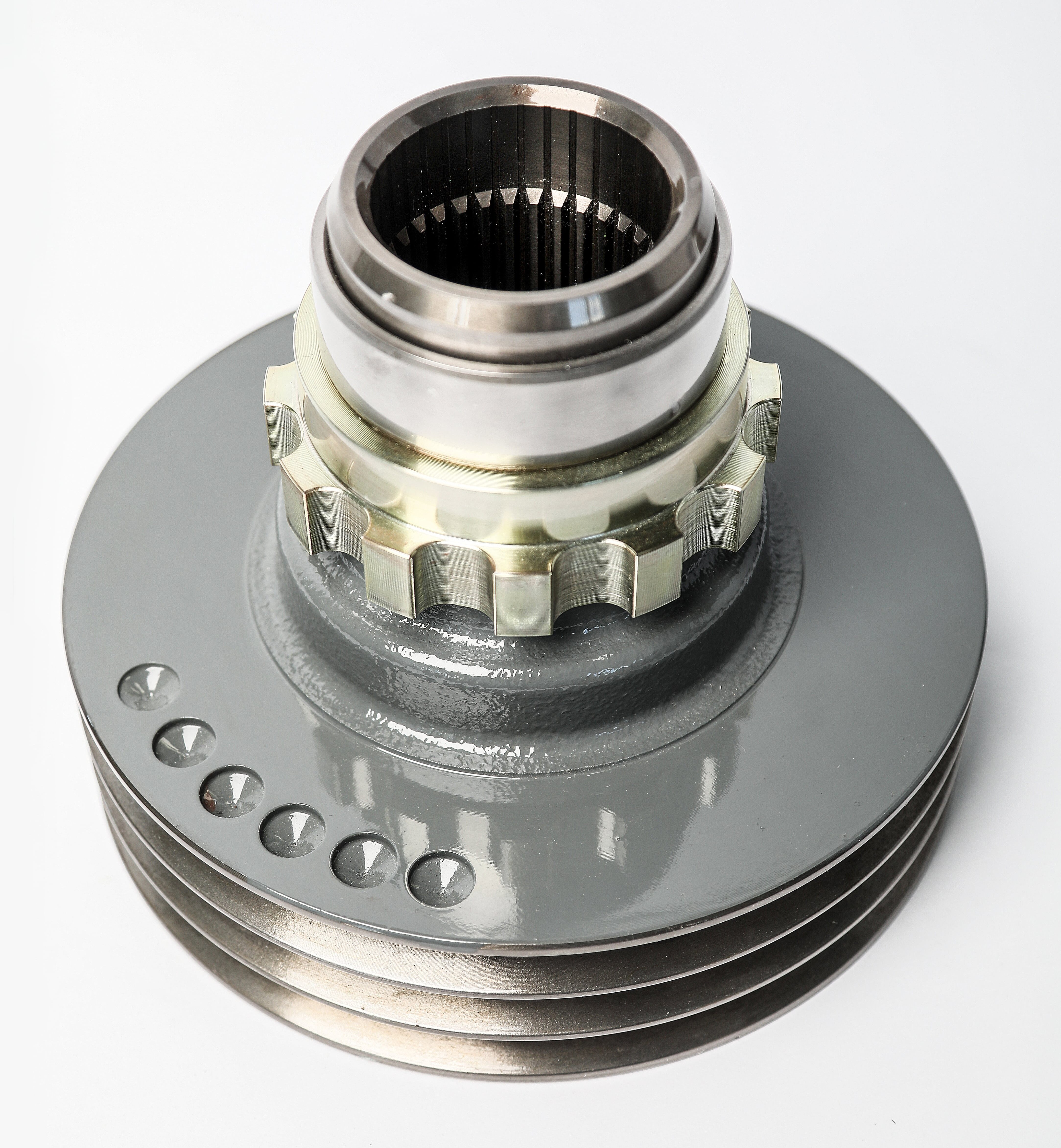

Keilriemenscheibe

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Einzug des Häckselaggregats
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJL-250, Nockenring aus S355J2C SH
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Galvanisch Beschichten, Räumen, Auswuchten, Nasslackieren, Montieren
  • Gewicht: Gesamtes Bauteil 13,5 kg

Lüfernabe

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Antrieb des Motorlüfters
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJL-250, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen, Auswuchten, Nasslackieren, Galvanisch Beschichten, Montieren
  • Gewicht: Gesamte Baugruppe 13,6 kg

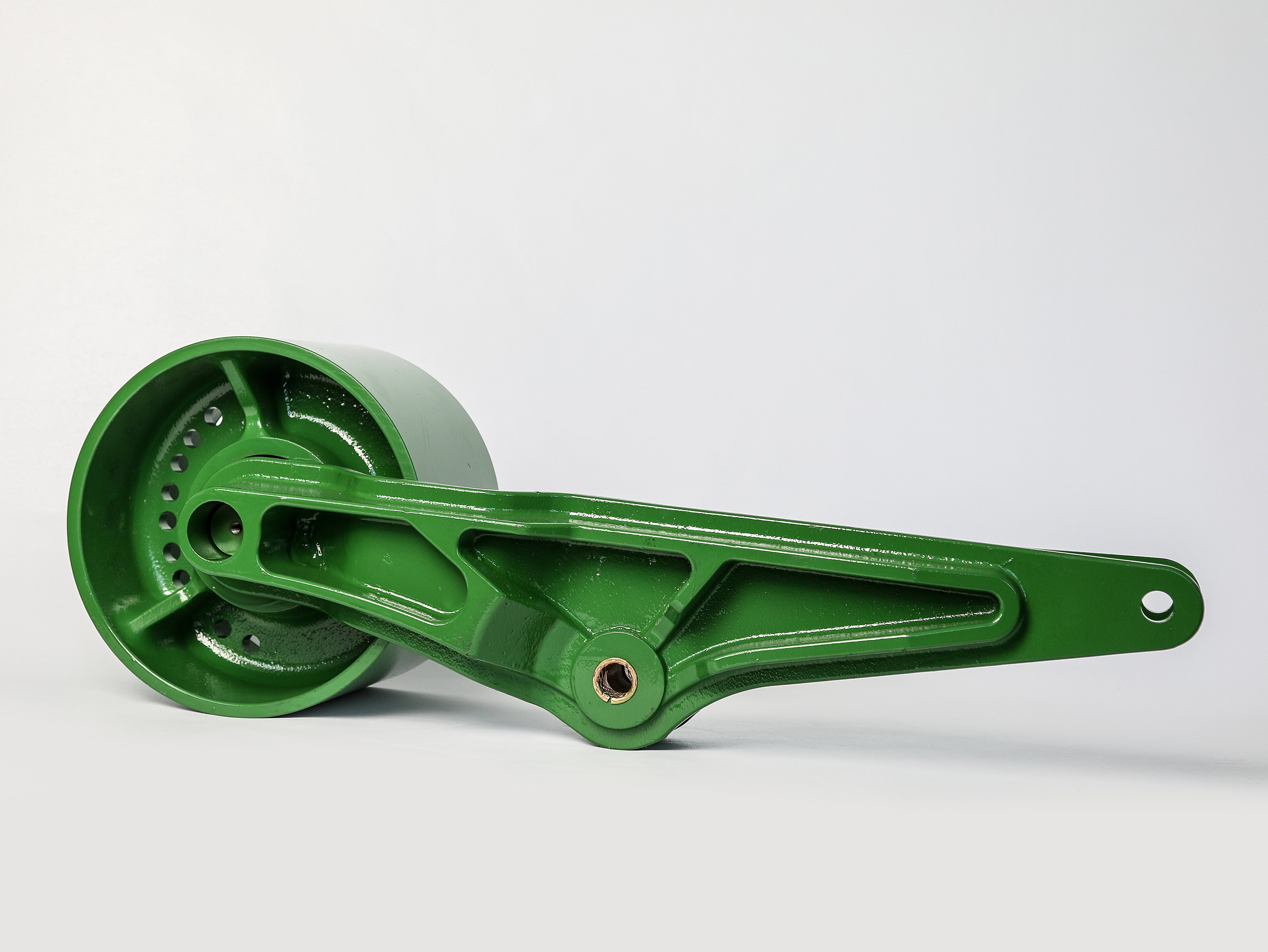

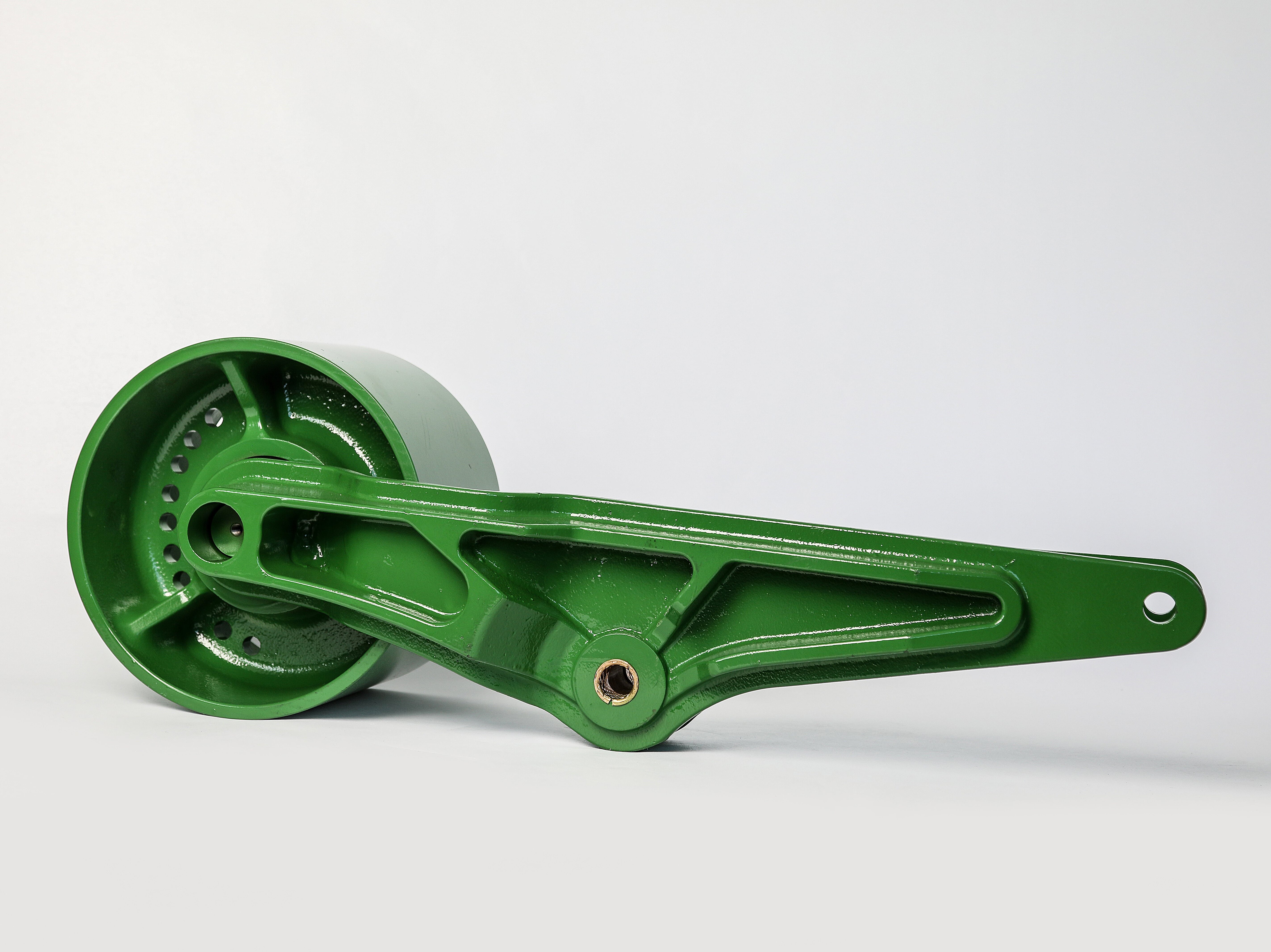

Riemenspanner

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Riemenspanner im Antriebsstrang
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-500-7 und EN-GJL-250, Welle aus 18CrNiMo7-6+FP, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Auswuchten, Nasslackieren, Montieren
  • Gewicht: Gesamte Baugruppe 61,4 kg
  • Besonderheit: Gesamtlänge 770 mm

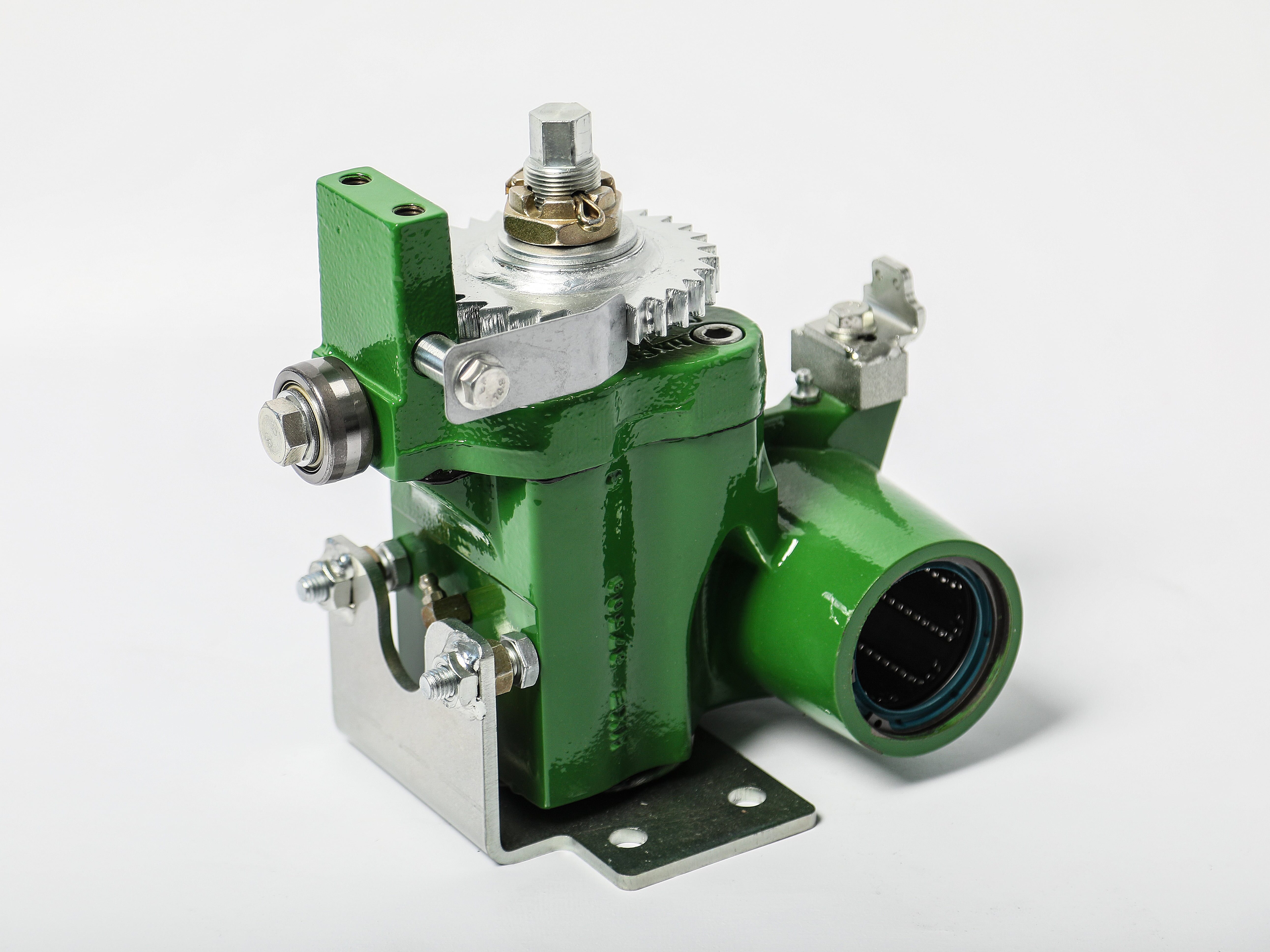

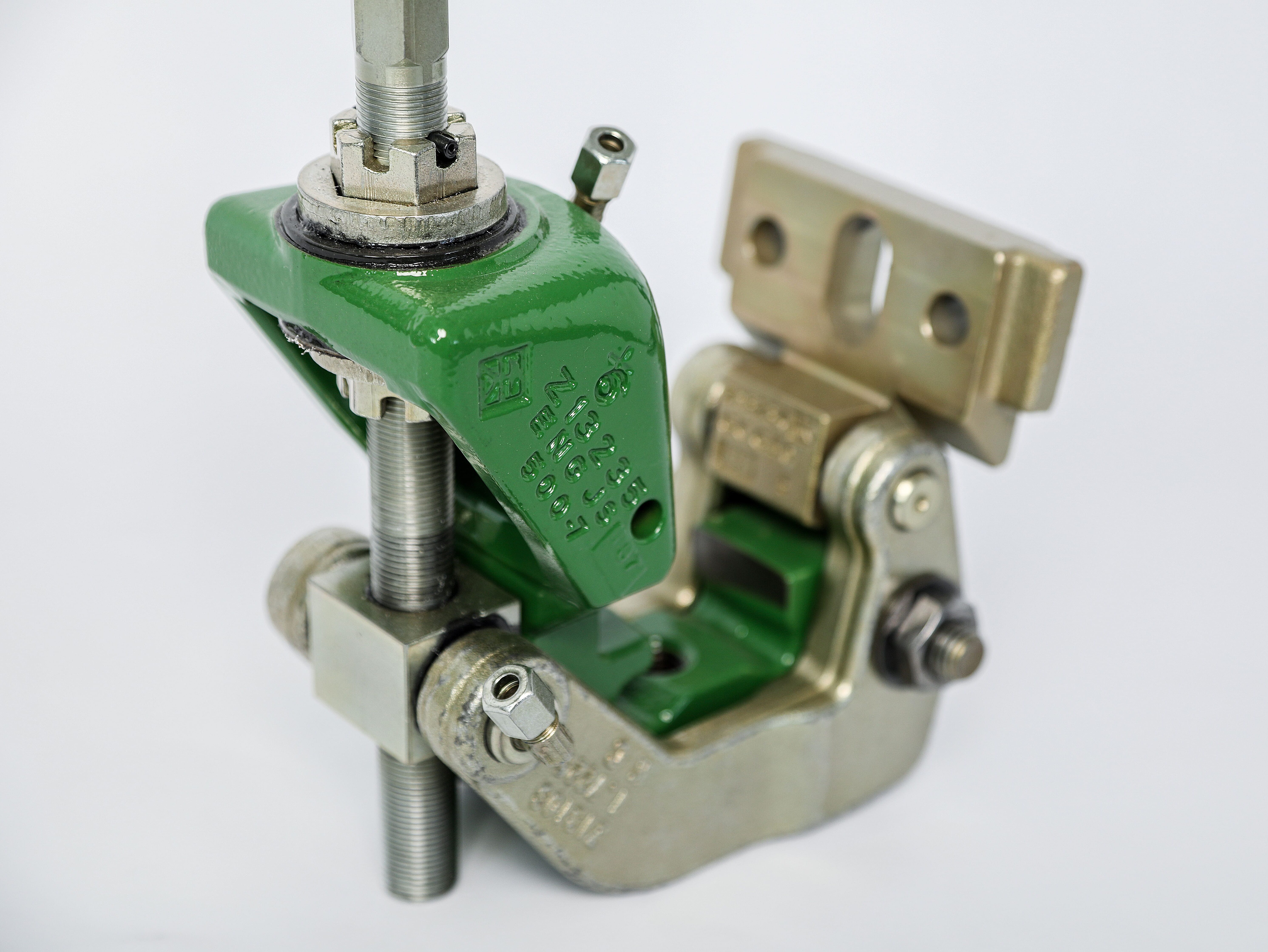

Verstellung

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Verstellung der Gegenschneide
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-500-7, Schmiedeteile aus 42CrMo4V, diverse Norm- und DIN-Teile
  • Fertigungstiefe: Modell-, Gesenk- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Fräsen, Nasslackieren, Galvanisch Beschichten, Montieren und Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 8,6 kg

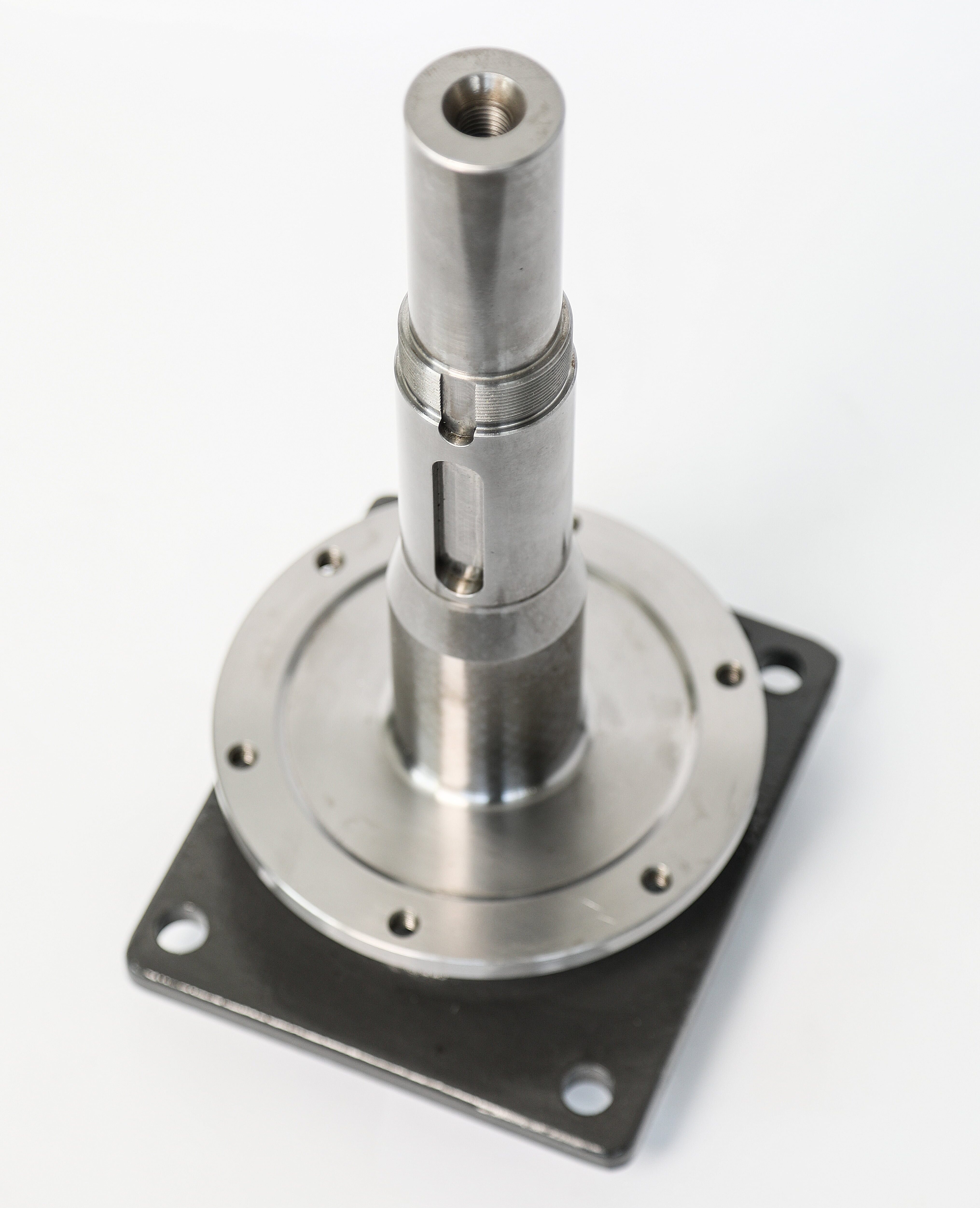

Flanschwelle mit Lagergehäuse

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Verstellung der Gegenschneide
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-500-7, Schmiedeteile aus 42CrMo4V, diverse Norm- und DIN-Teile
  • Fertigungstiefe: Modell-, Gesenk- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Fräsen, Nasslackieren, Galvanisch Beschichten, Montieren und Funktionsprüfung
  • Gewicht: Gesamte Baugruppe 8,6 kg

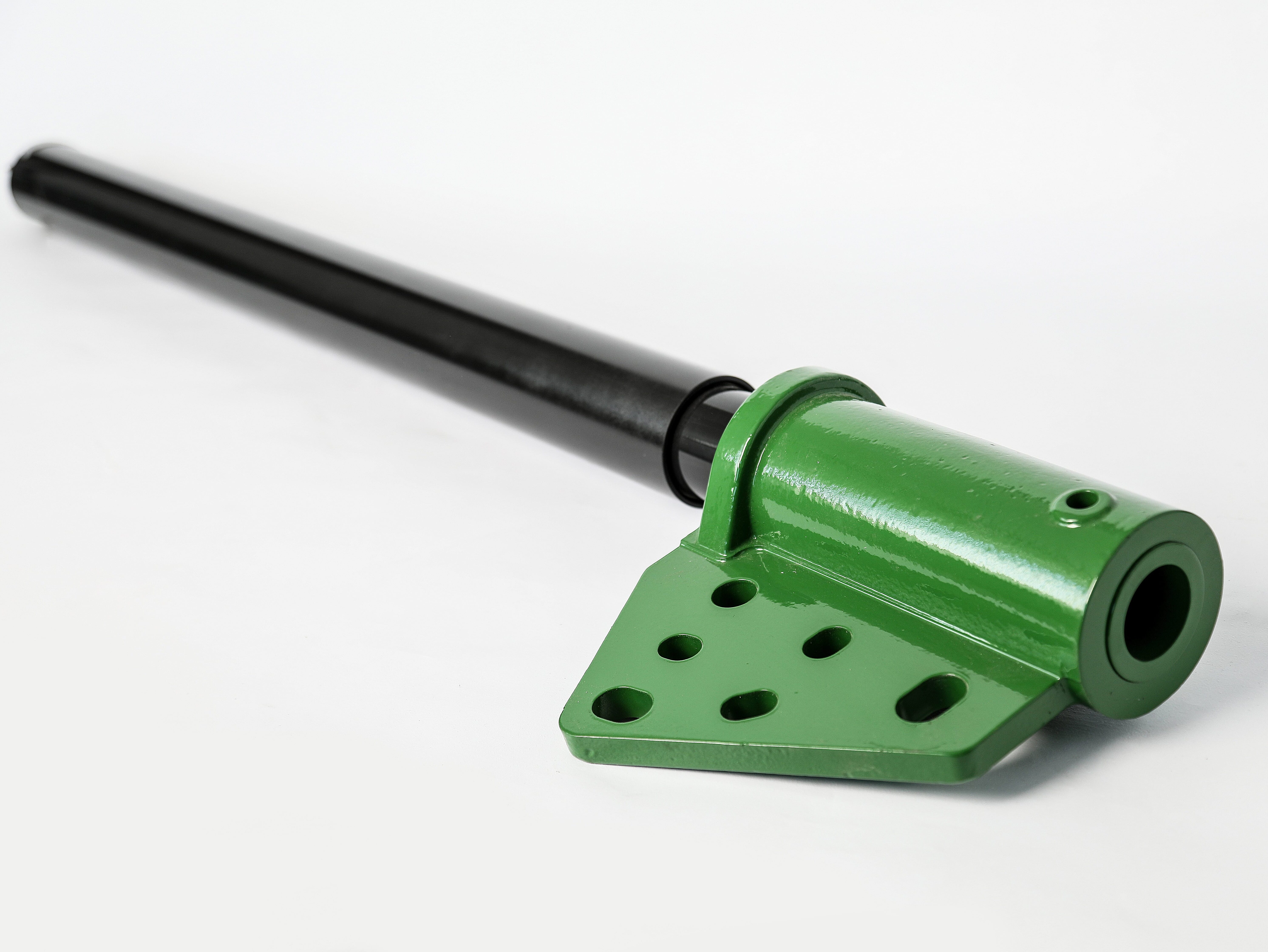

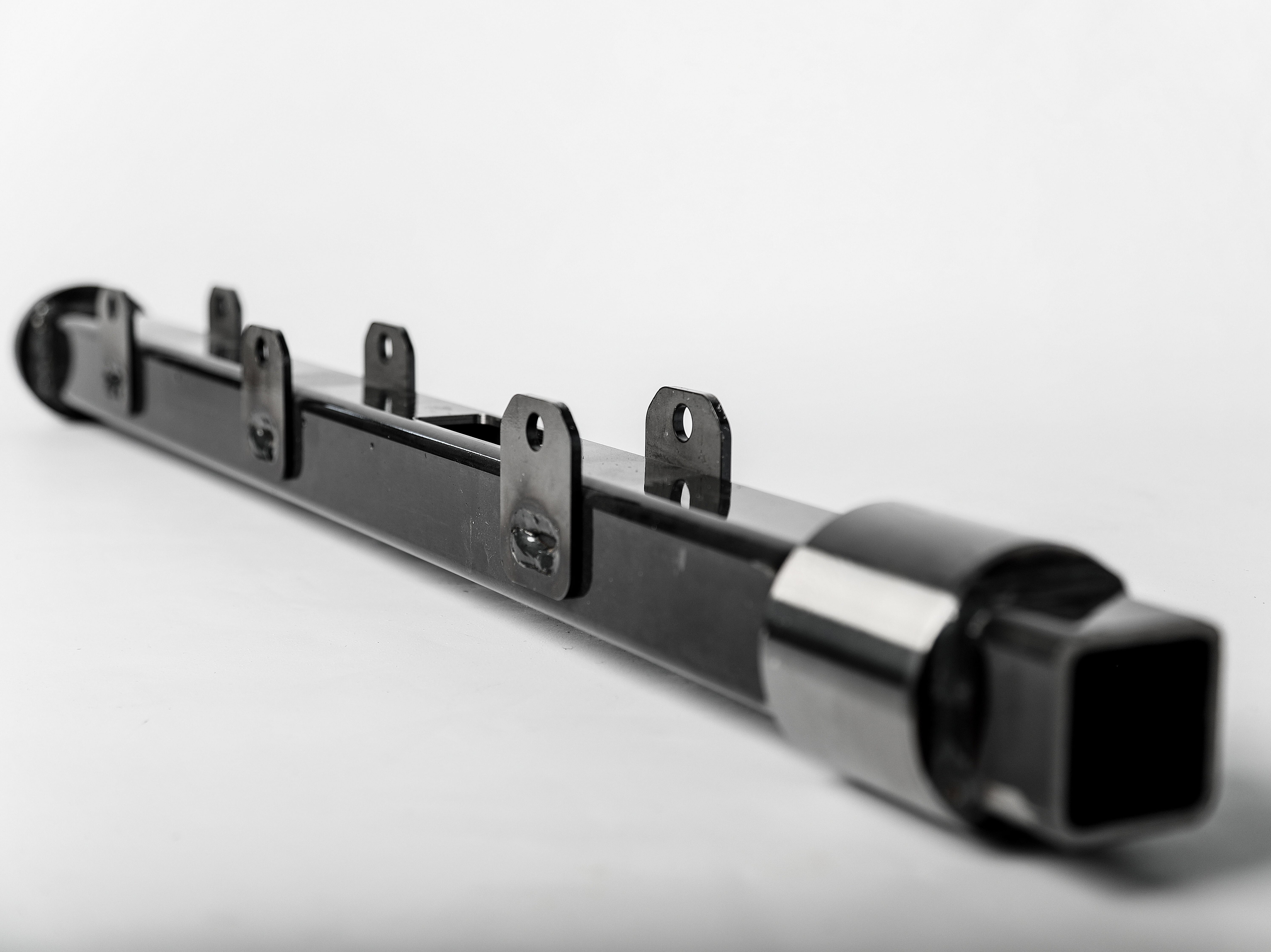

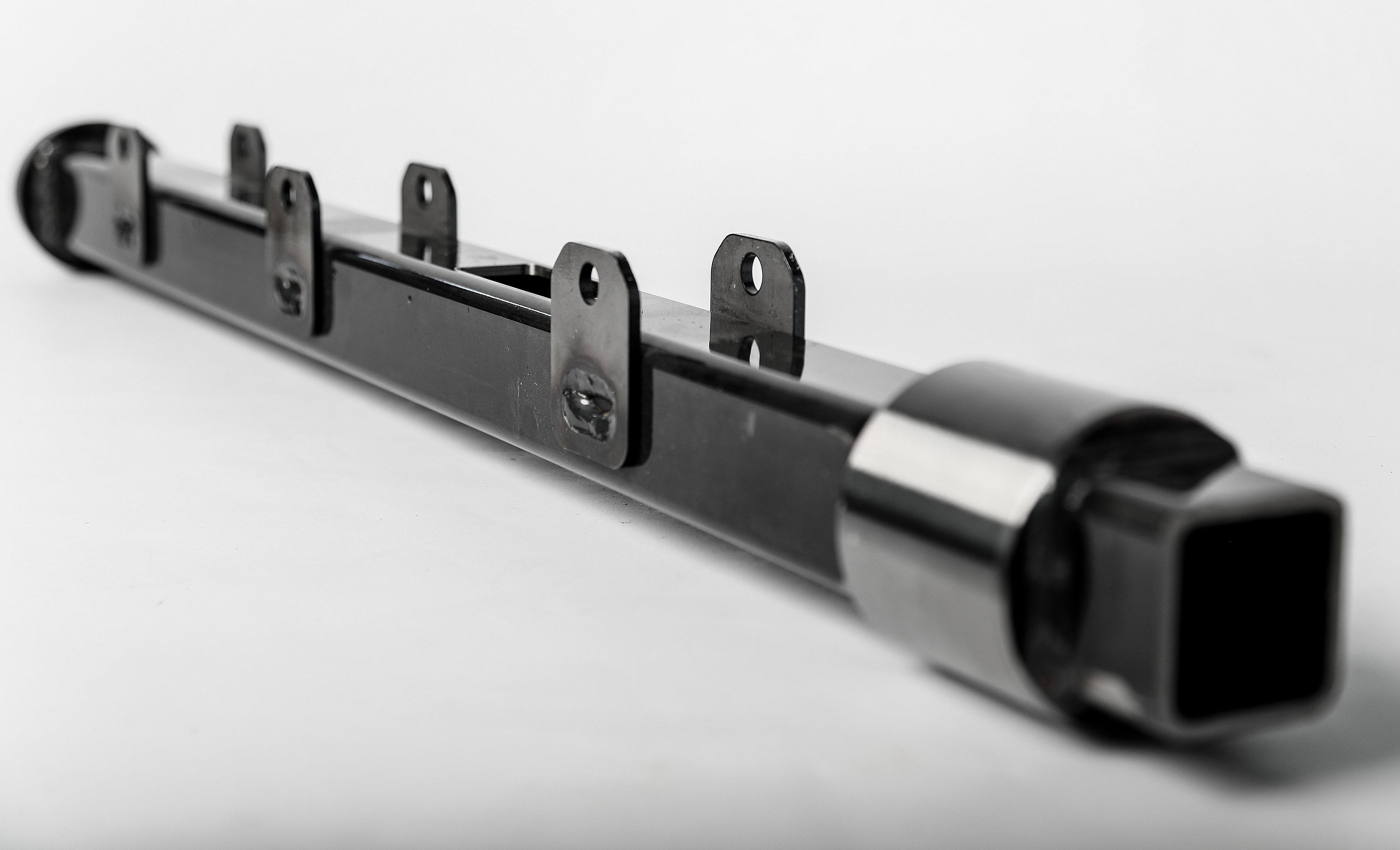

Teleskoprohr

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: variable Tischverstellung im Schneidwerk
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7, Rohre aus E355+C, diverse Norm- und DIN-Teile
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC- Drehen/Fräsen, Schweißen, Wärmebehandlung, Schleifen, Nasslackieren, Montieren
  • Gewicht: Gesamte Baugruppe 29,5 kg

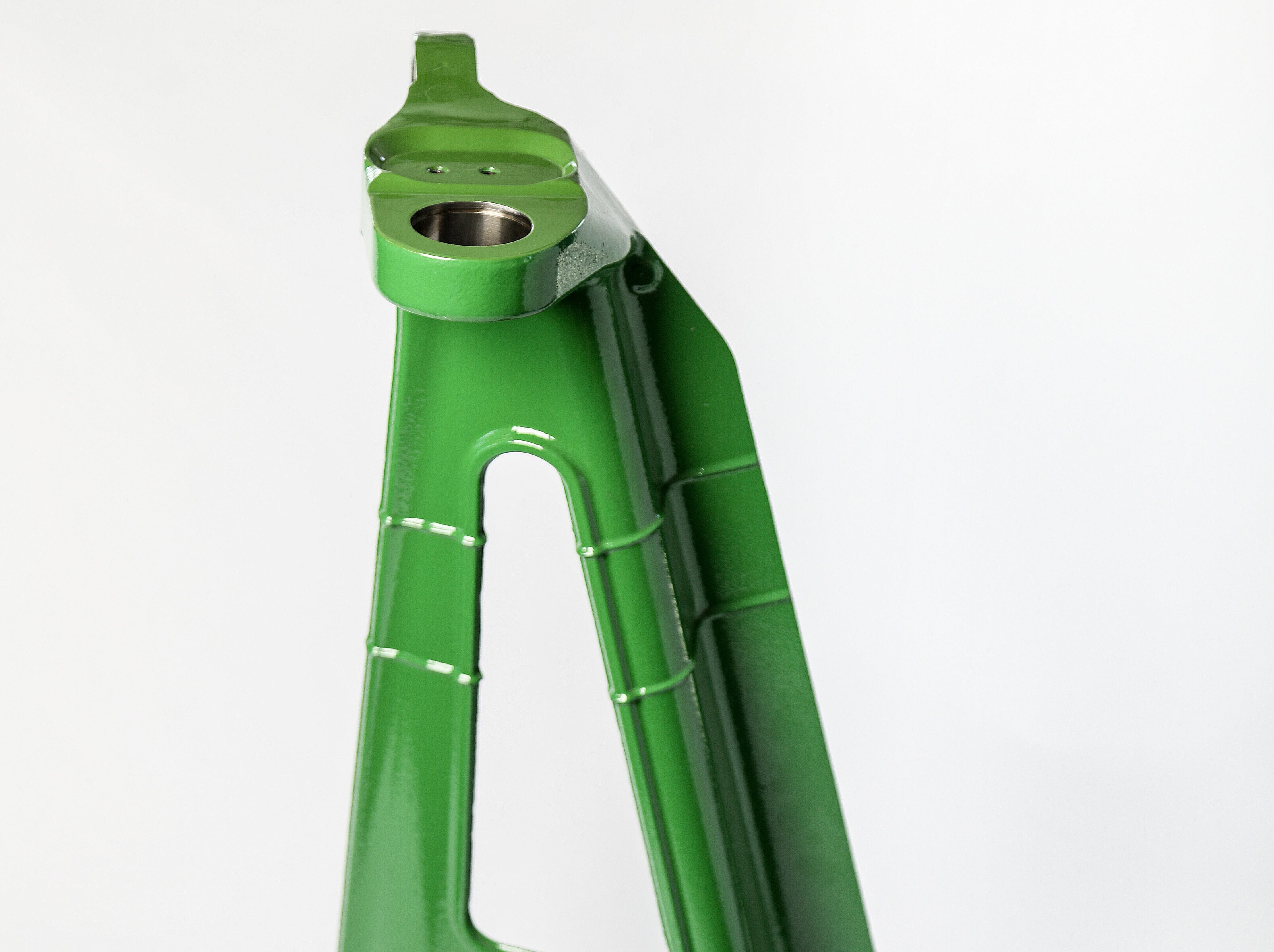

Schwenkarm

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Vorderachse mit Hangausgleich
  • Werkstoff: Schmiedeplatte aus St52-3, Stahlrohr aus S355J2H
  • Fertigungstiefe: Gesenk- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Schweißen, Nasslackieren
  • Gewicht: Gesamte Baugruppe 108,0 kg

Welle

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Welle der Messertrommel
  • Werkstoff: C45+N
  • Fertigungstiefe: Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen, Schweißen
  • Gewicht: Gesamtes Bauteil 91,0 kg
  • Besonderheit: Begleitung des Kunden seit über 15 Jahren über mehrere Produkt- bzw. Entwicklungsstufen hinweg

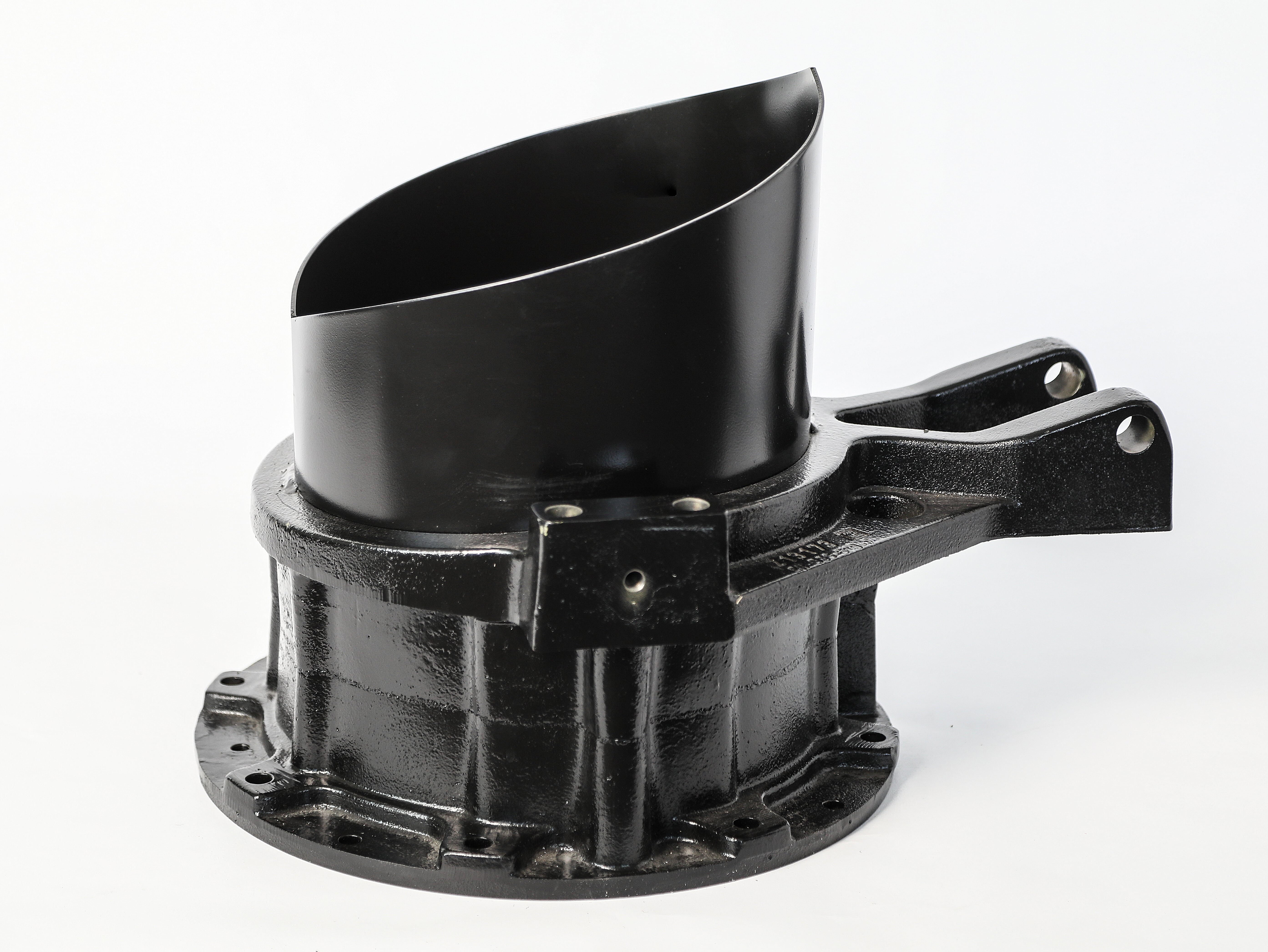

Konsole

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Drehaufnahme für Auswurfturm
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7, Blech aus St 1203
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Schweißen, Nasslackieren,
  • Gewicht: Gesamte Baugruppe 41,0 kg

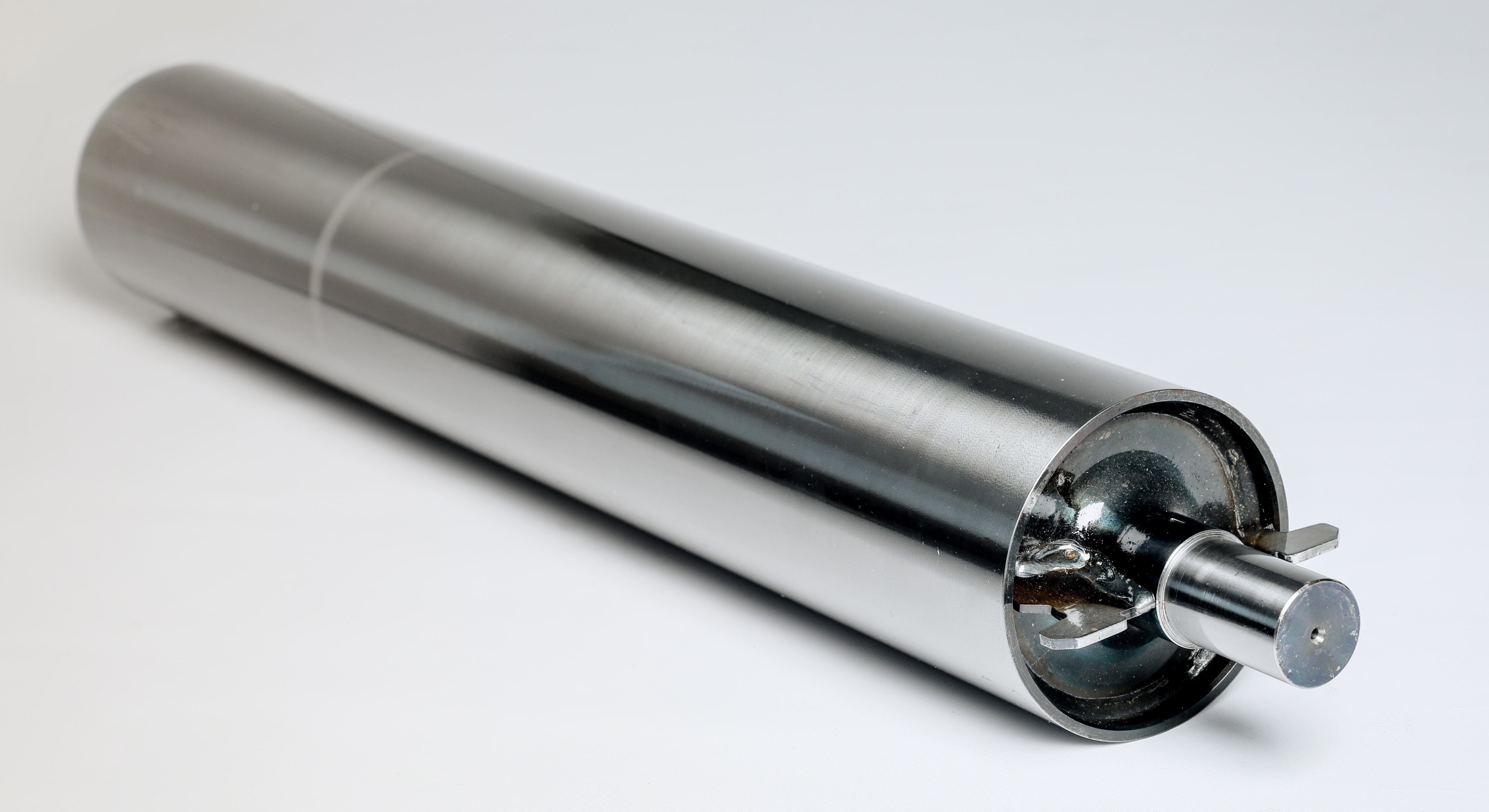

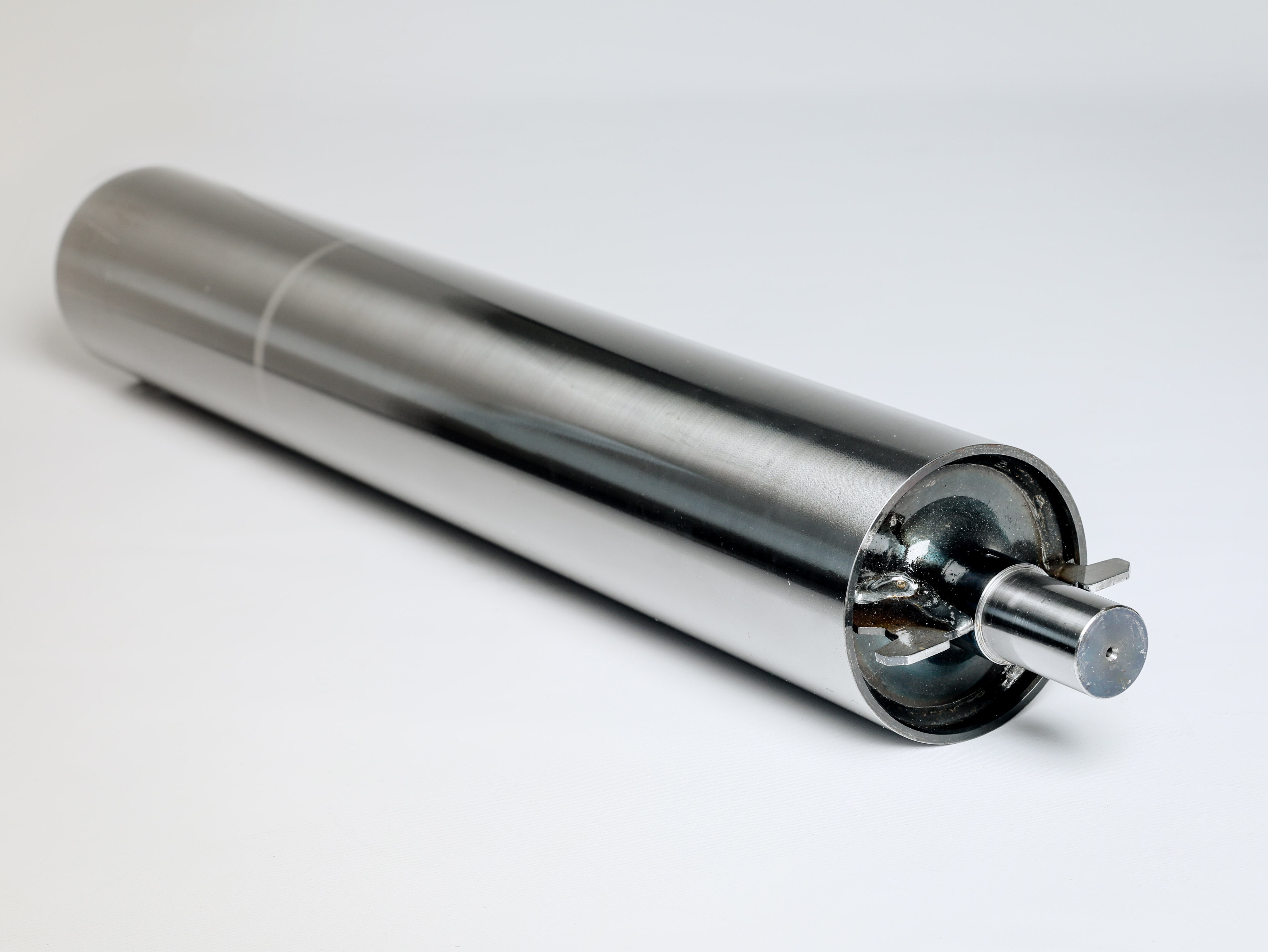

Einzugswalze

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Vorpresswalze im Gutfluss
  • Werkstoffe: S355J2G3 und C45
  • Fertigungstiefe: Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen, Schweißen, Wärmebehandlung
  • Gewicht: Gesamte Baugruppe 22,5 kg

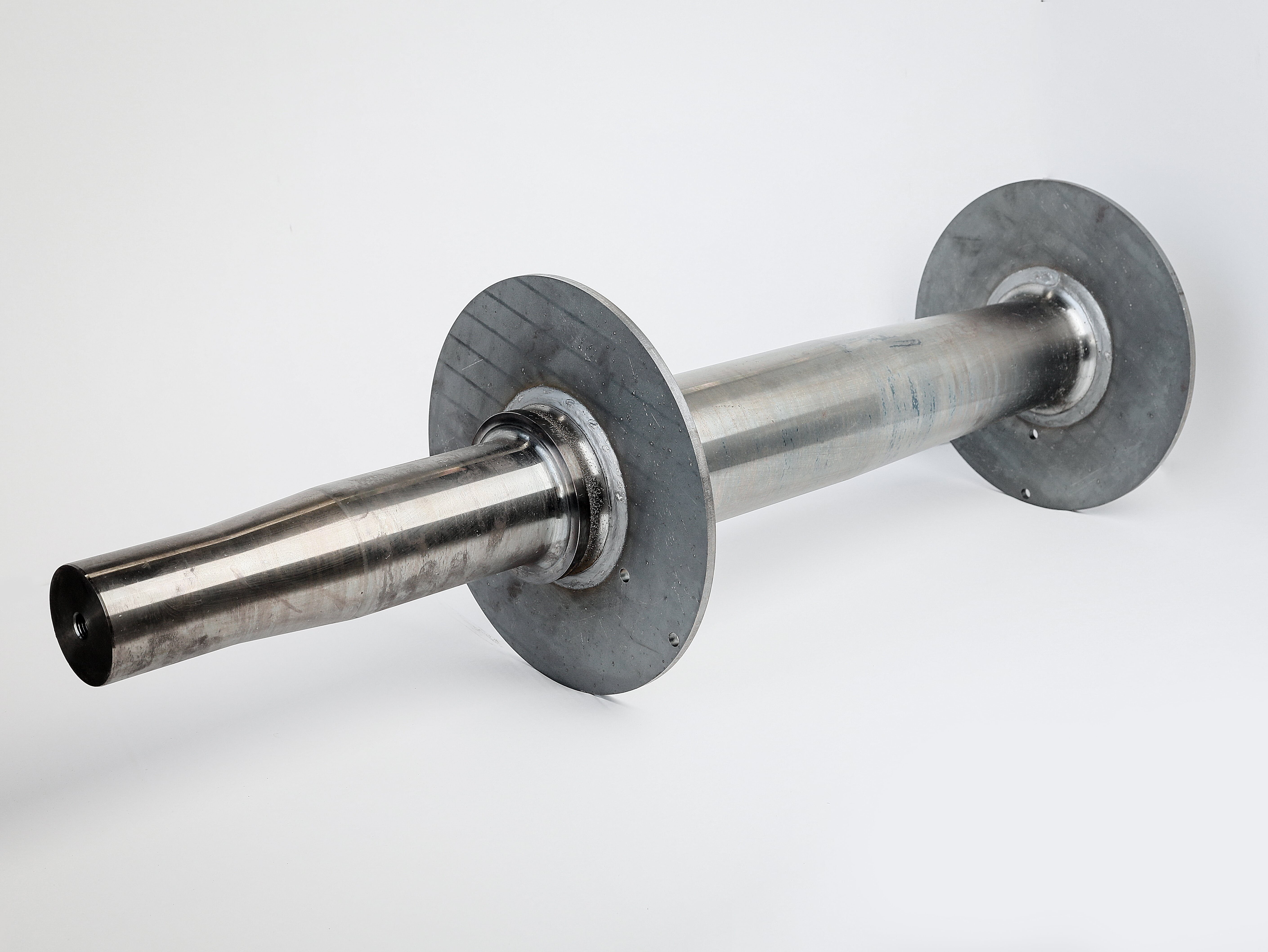

Welle

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Welle im Gutfluss
  • Werkstoff: S355J2C+C und S235
  • Fertigungstiefe: Vorrichtungsbau, Einkauf der Rohmaterialien, Schweißen, CNC-Drehen/Fräsen
  • Gewicht: Gesamte Baugruppe 6,1 kg

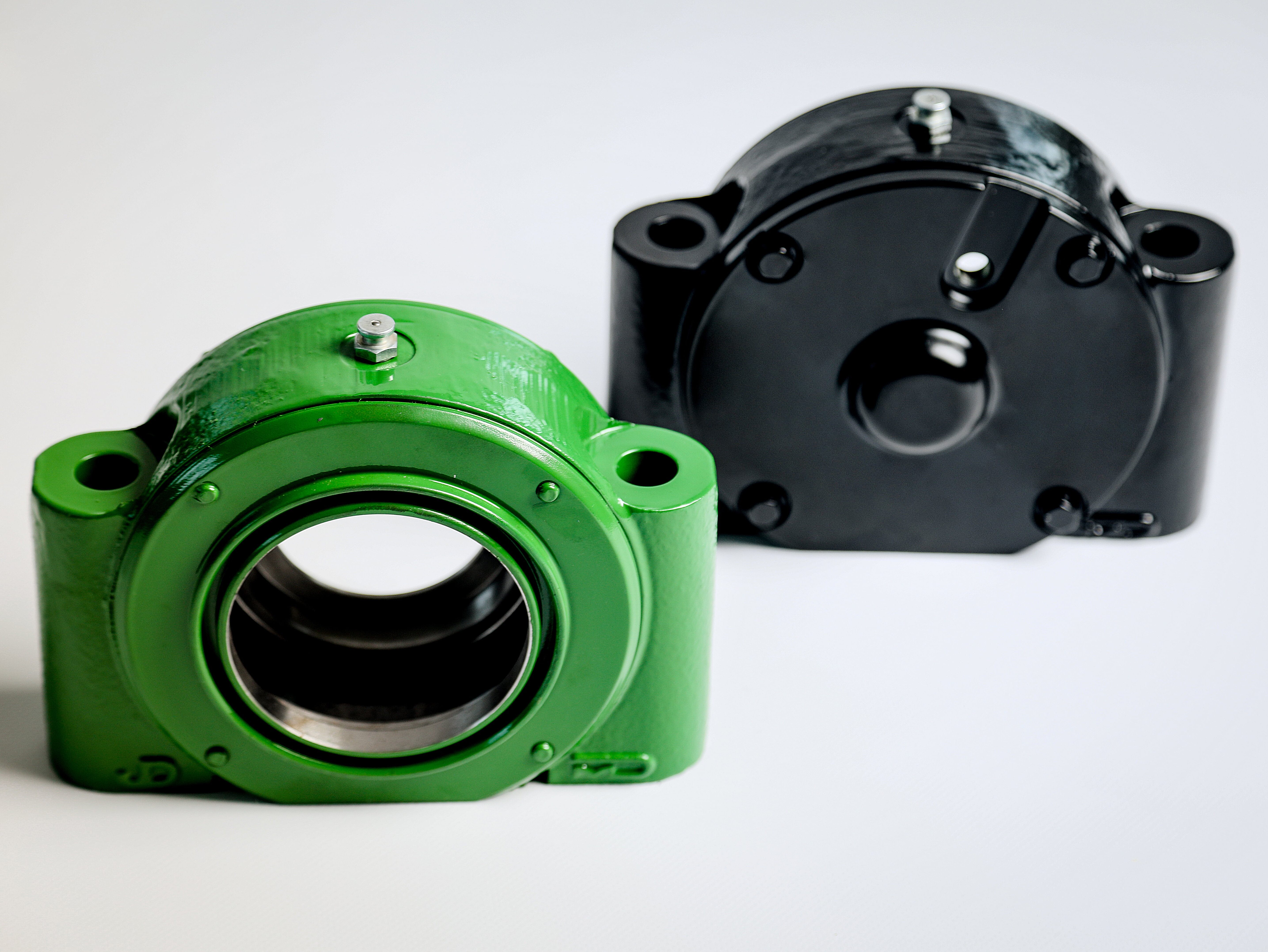

Lagergehäuse

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Lagerung der Corn-Cracker-Walzen
  • Werkstoff: Guss im Sandgussverfahren aus EN-GJS-500-7, Stahlteile aus S235JR, diverse Norm- und DIN-Teile
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Drehen/Fräsen, Nasslackieren, Montieren
  • Gewicht: Gesamte Baugruppe jeweils 4,2 kg bzw. 4,8 kg

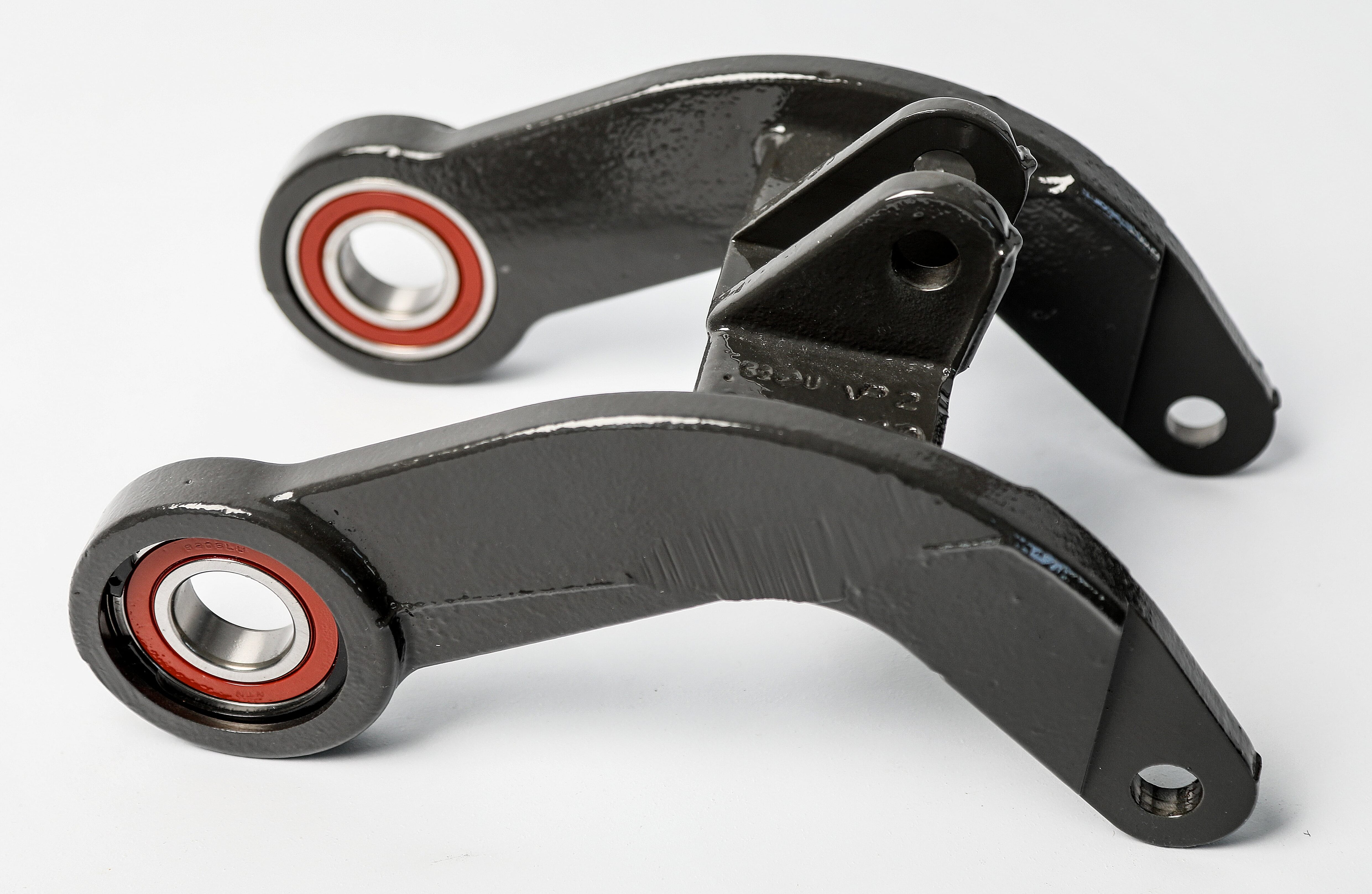

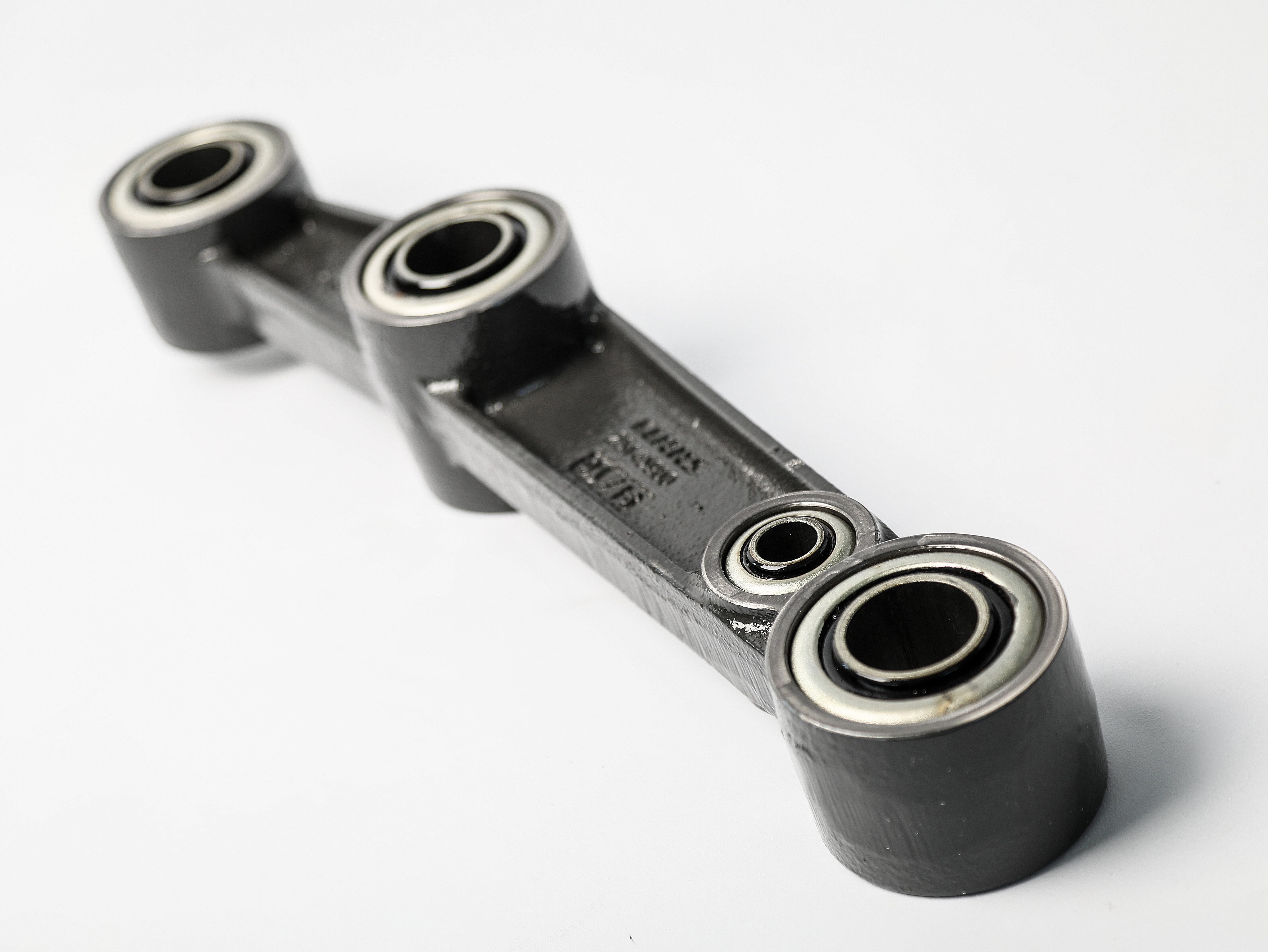

Schwinge

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Dreschkasten Rücklaufboden
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7, diverse MEGU-Lager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien, CNC-Fräsen, Nasslackieren, Montieren
  • Gewicht: 6,9 kg

Spannrollenhalter

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Spannrollenhalter Dreschwerk Hauptantrieb
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7, diverse Norm- und DIN-Teile sowie Kugellager
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf Rohmaterial, CNC-Fräsen, Nasslackieren, Montieren
  • Gewicht: 5,5 kg

Messerabschluss

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Halterung des Schneidmessers im Schneidwerk
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-400-15, diverse Norm- und DIN-Teile sowie ein Kugelgelenk
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf der Rohmaterialien , CNC-Fräsen, Nasslackieren, Montieren
  • Gewicht: Gesamtes Bauteil 1,8 kg

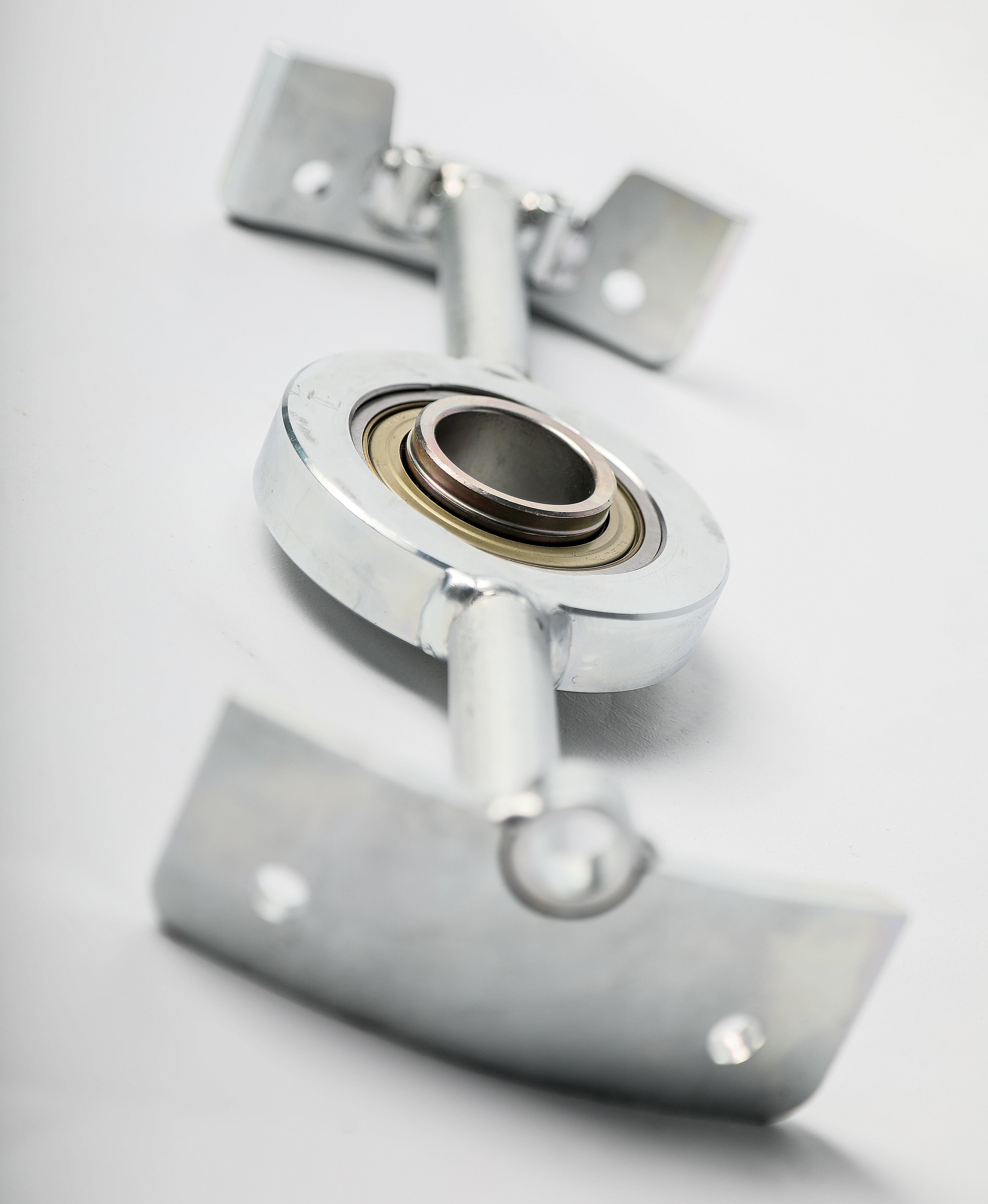

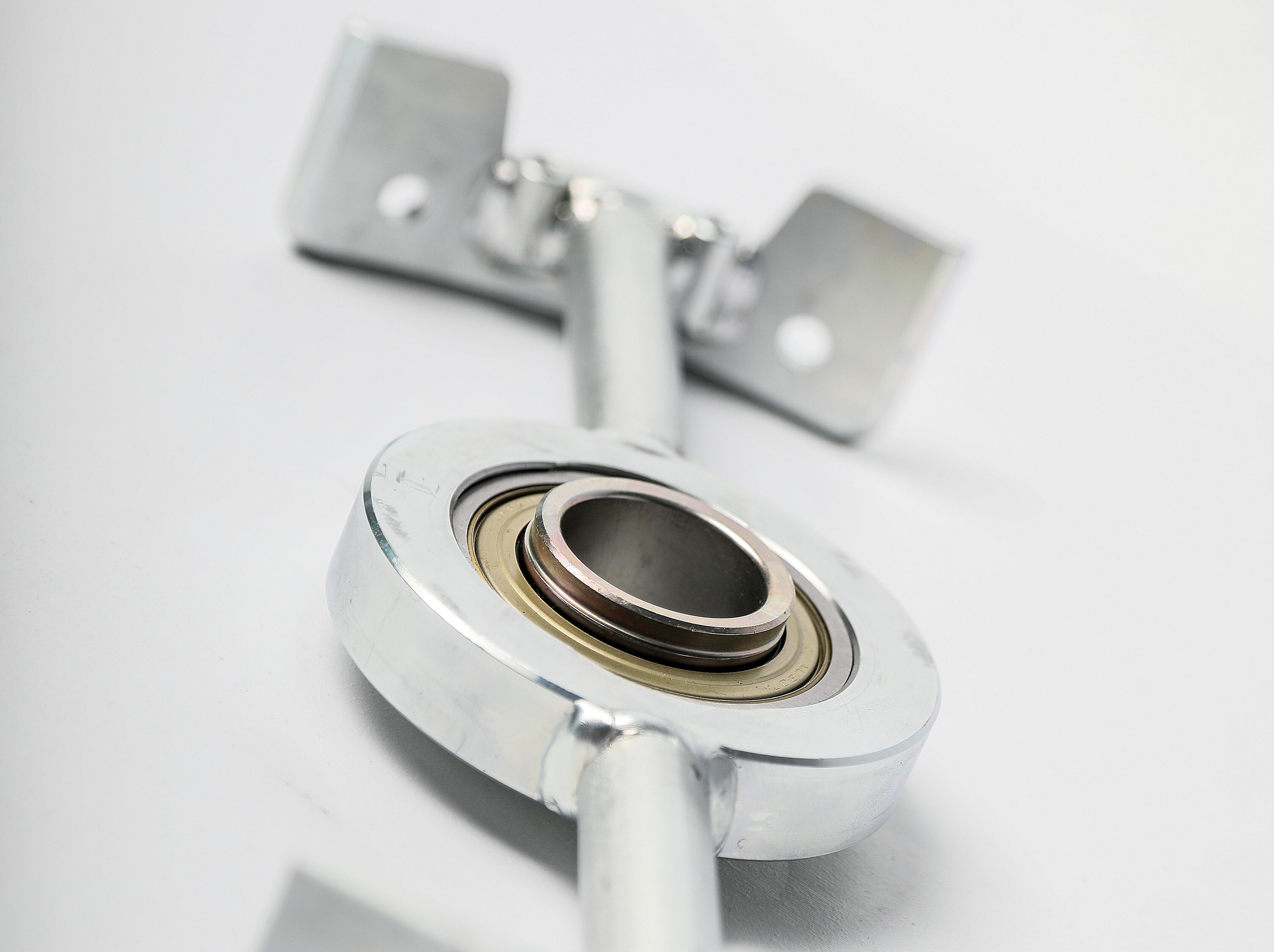

Lagerung

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Lagerung der Förderschnecke im Abtankrohr
  • Werkstoff: Einzelteile aus S355J2 und S235JR
  • Fertigungstiefe: Vorrichtungsbau, Einkauf Rohmaterialen, Schweißen, CNC-Drehen, Montieren, Galvanisch Beschichten
  • Gewicht: 2,4 kg

Rohrkrümmer

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Aufhängung des Abtankrohrs
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-14
  • Fertigungstiefe: Vorrichtungsbau, CNC-Fräsen, Nasslackieren
  • Gewicht: 91,1 kg
  • Besonderheit: Umsetzung eines Weld-to-Cast-Projekts in Zusammenarbeit mit dem Kunden und der Gießerei

Gelenkstück

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: im klappbaren Abtankrohr
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen/Fräsen, Nasslackieren
  • Gewicht: 39,7 kg

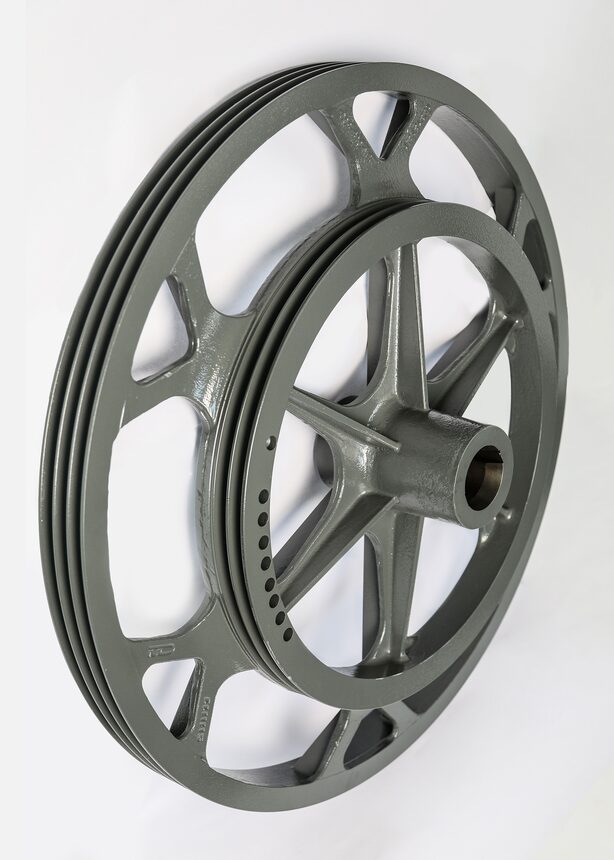

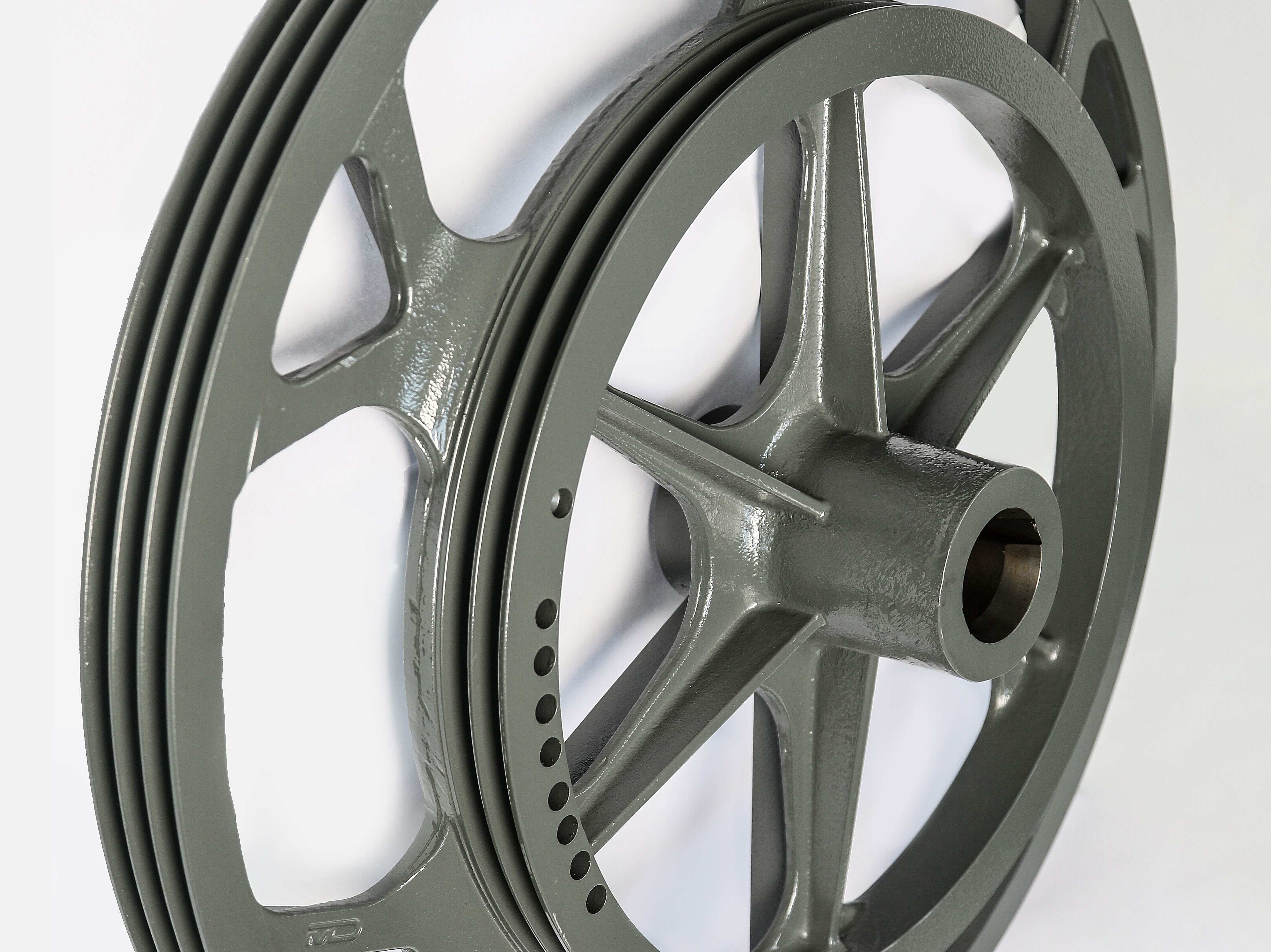

Keilriemenscheibe

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Siebkastenantrieb
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen, Räumen, Auswuchten, Nasslackieren
  • Gewicht: 58,3 kg

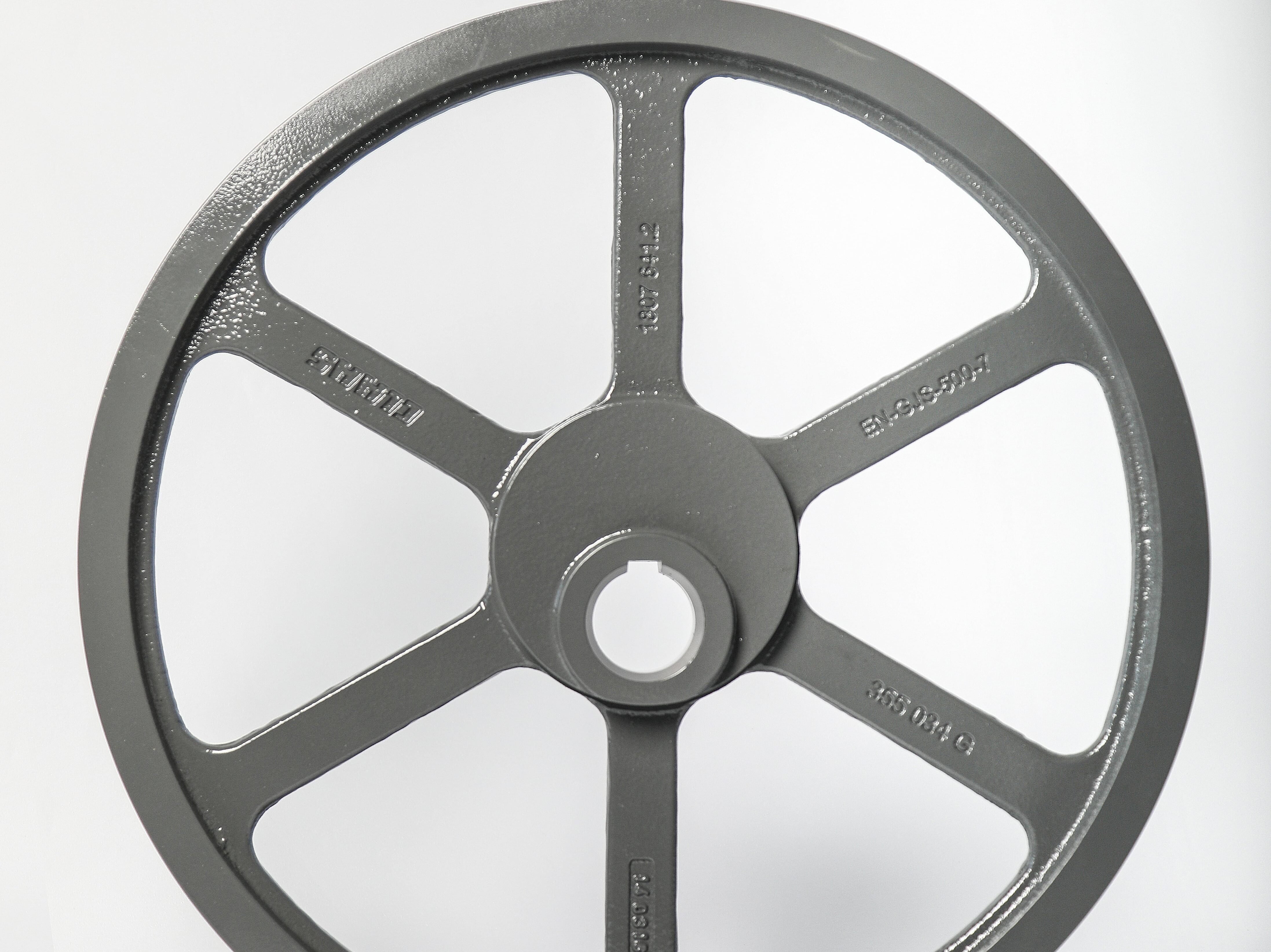

Motorriemenscheibe

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Motor Hauptantriebsscheibe
  • Werkstoff: EN-GJL-250
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen, Räumen, Auswuchten, Nasslackieren
  • Gewicht: 44,2 kg

Keilriemenscheibe

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Getriebe Abtriebsscheibe
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-600-3
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen, Auswuchten, Nasslackieren
  • Gewicht: 32,2 kg

Scharnier

  • Fahrzeug: Selbstfahrende Feldspritze
  • Einsatzgebiet: linker und rechter klappbarer Ausleger des Spritzgestänges
  • Werkstoff: Gussteil im Sandgussverfahren aus Sphäroguss
  • Fertigungstiefe: Vorrichtungsbau, CNC-Fräsen, Nasslackieren
  • Gewicht: 68,0 kg
  • Besonderheit: Umsetzung eines Weld-to-Cast-Projekts in Zusammenarbeit mit dem Kunden und der Gießerei

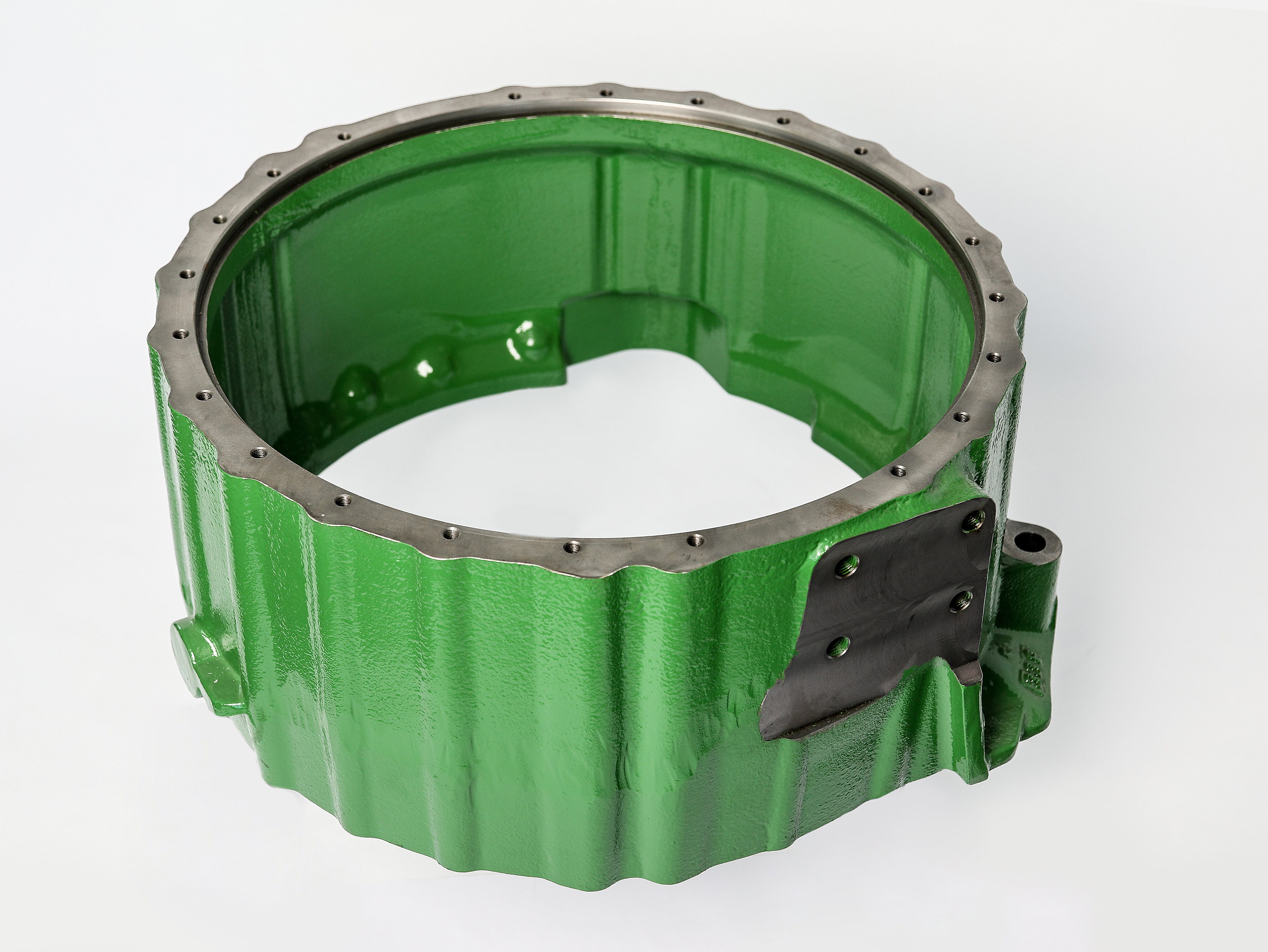

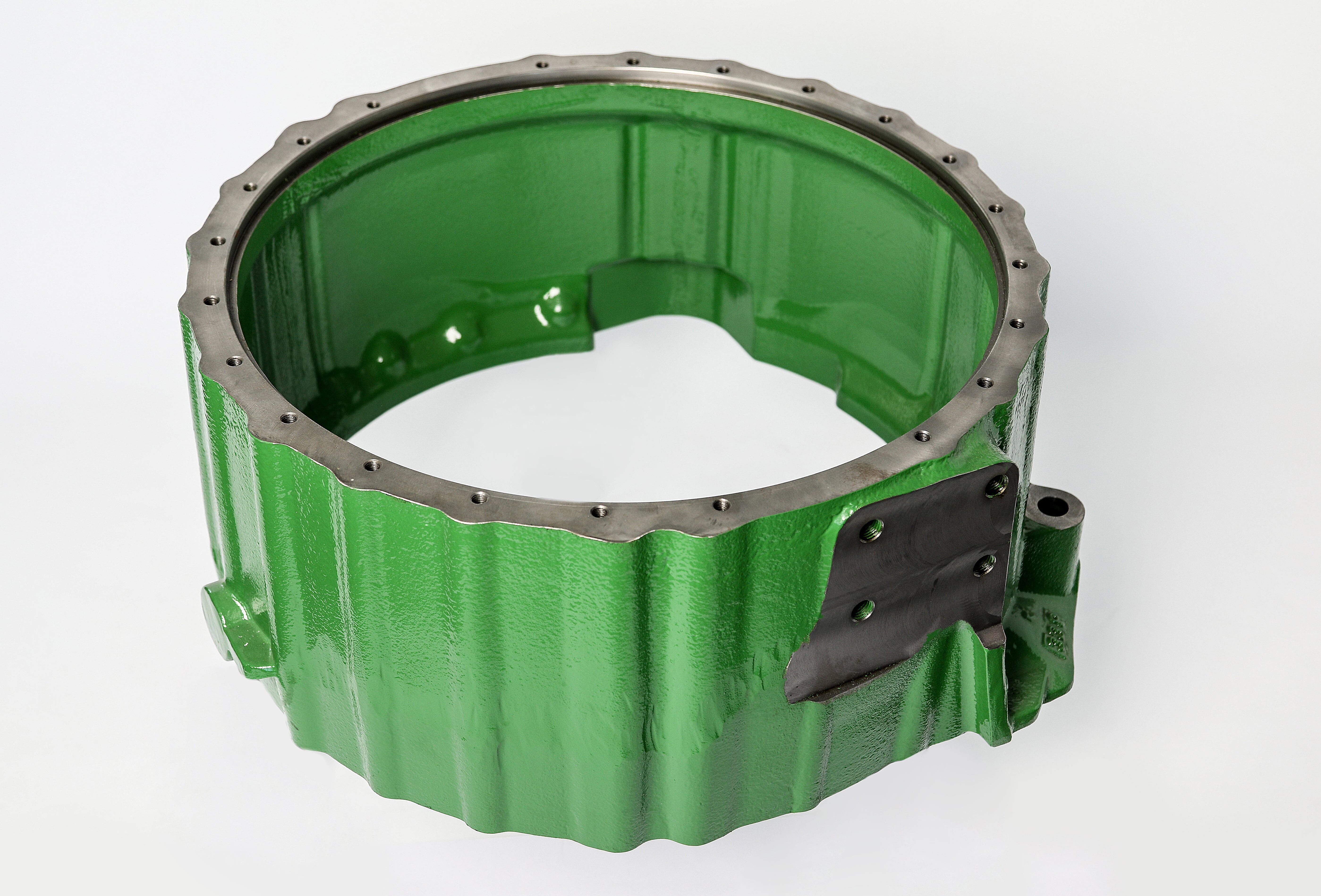

Gehäuse

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Verbindung zwischen Motor und Getriebe
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Fräsen, Nasslackieren
  • Gewicht: 70,3 kg

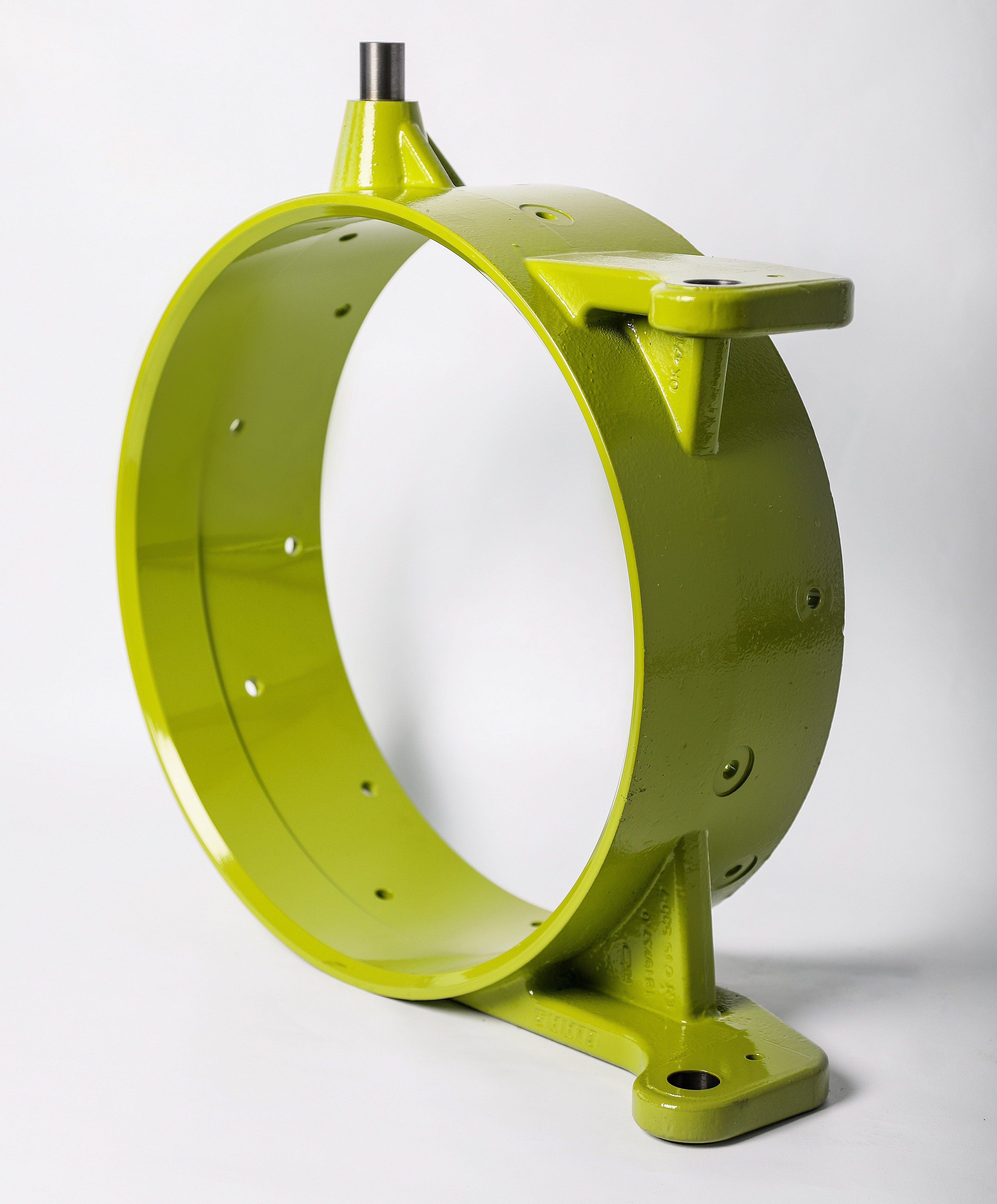

Stütze

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Stütze für einen Klima-Kompressor und einen Lüfter
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Fräsen, Nasslackieren
  • Gewicht: 25,9 kg

Exzenterscheibe

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Schüttlerantrieb
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen, Räumen, Nasslackieren
  • Gewicht: 16,7 kg

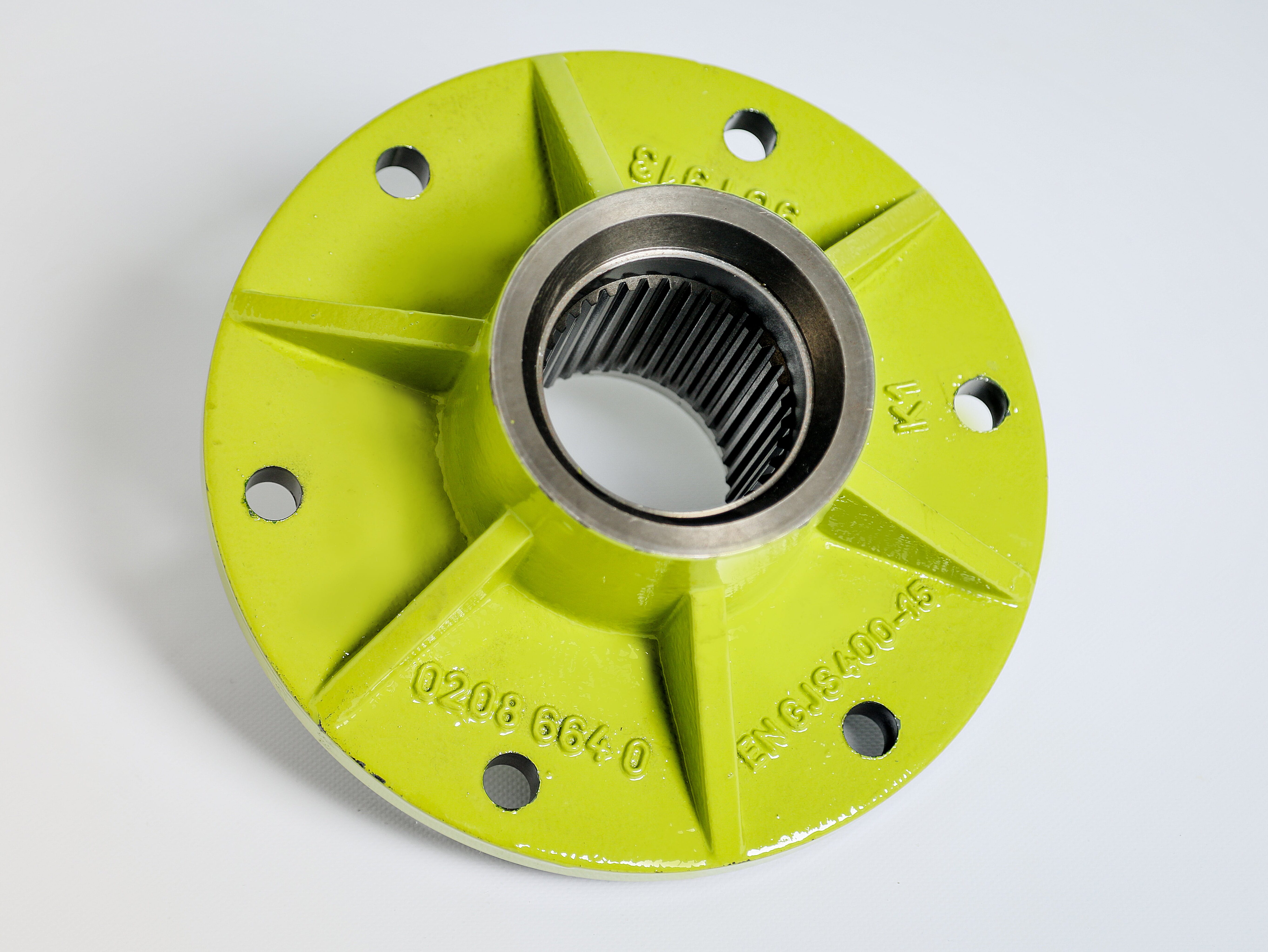

Nabe

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Antrieb am Einzug des Häckselaggregats
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-400-15
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen, Räumen, Auswuchten, Nasslackieren
  • Gewicht: 12,9 kg

Motorstütze

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Stütze zwischen Lichtmaschine und  Motor
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-400-15
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Fräsen, Nasslackieren
  • Gewicht: 19,5 kg

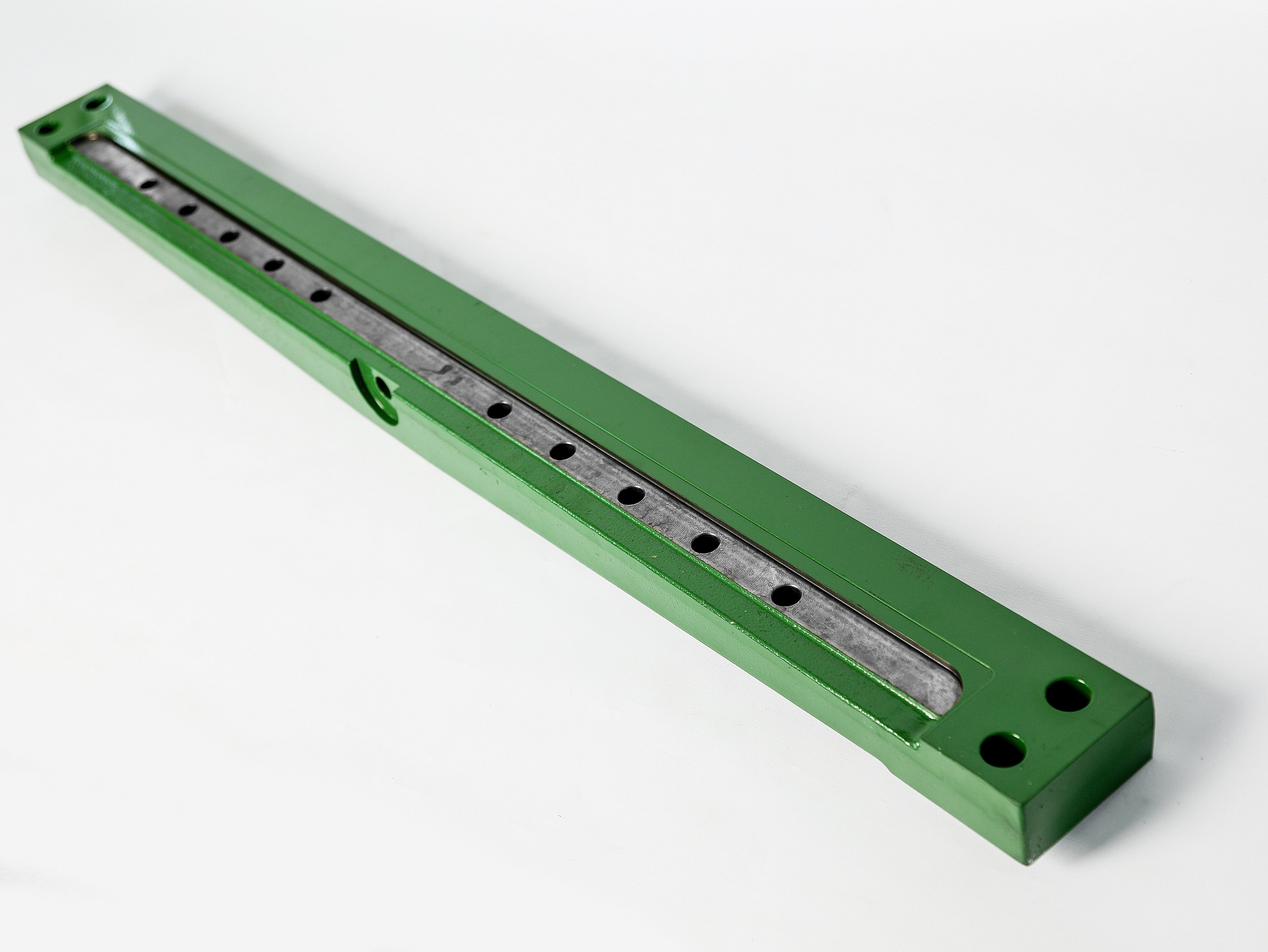

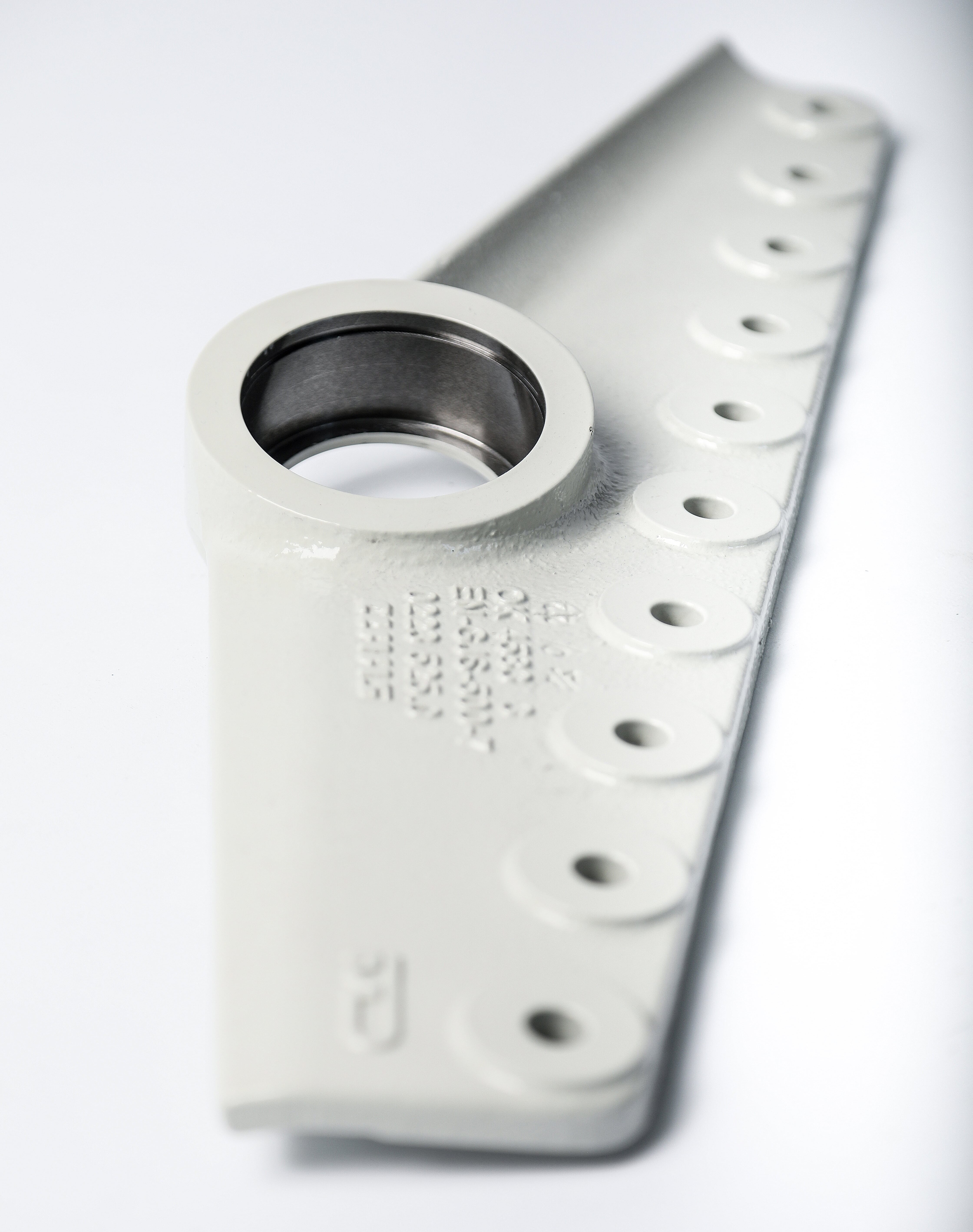

Träger

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Befestigung der Gegenschneide an der Häckslertrommel
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-700-2
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Fräsen, Nasslackieren
  • Gewicht: 24,5 kg
  • Besonderheit: Gesamtlänge 1.070 mm

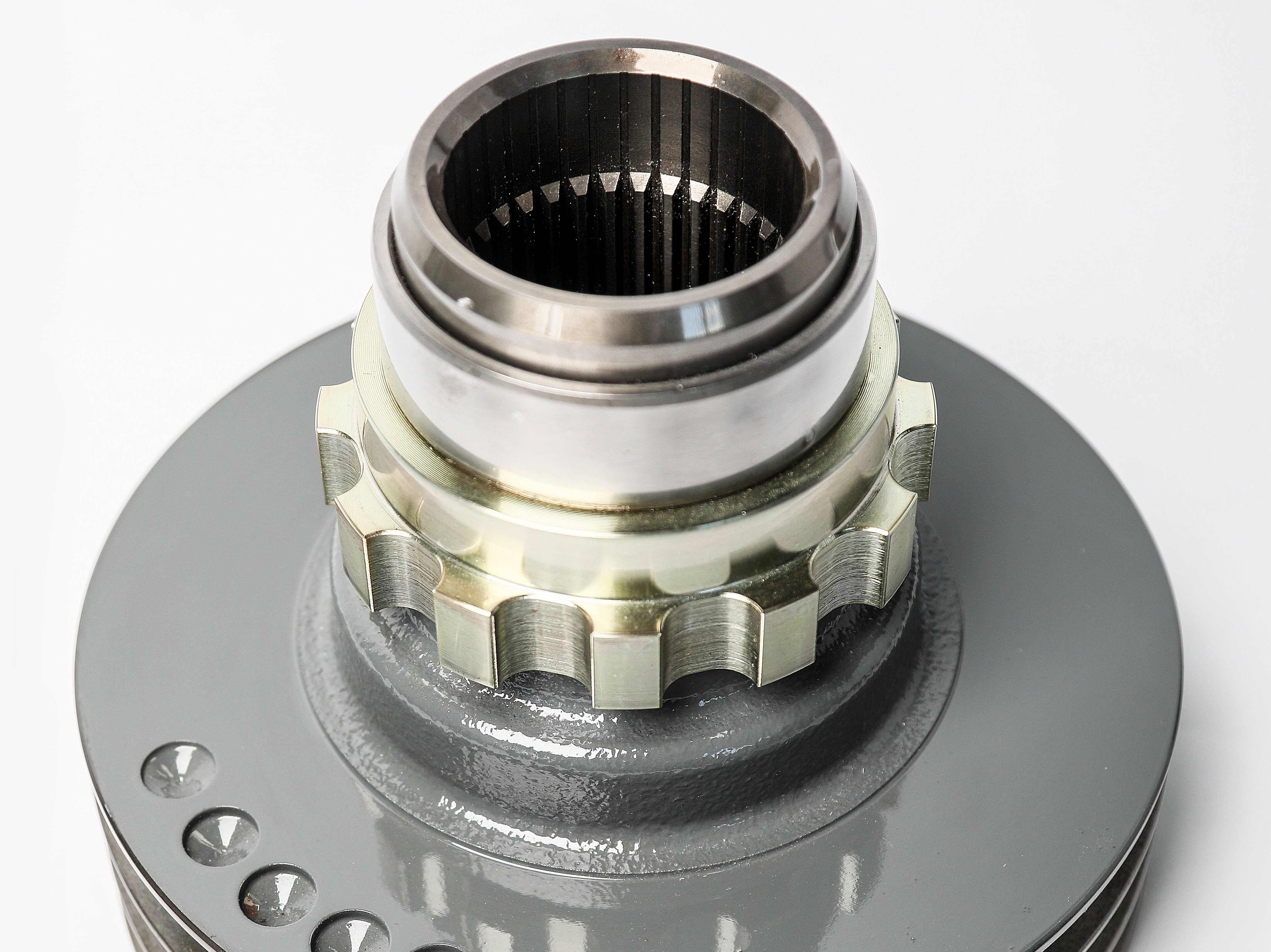

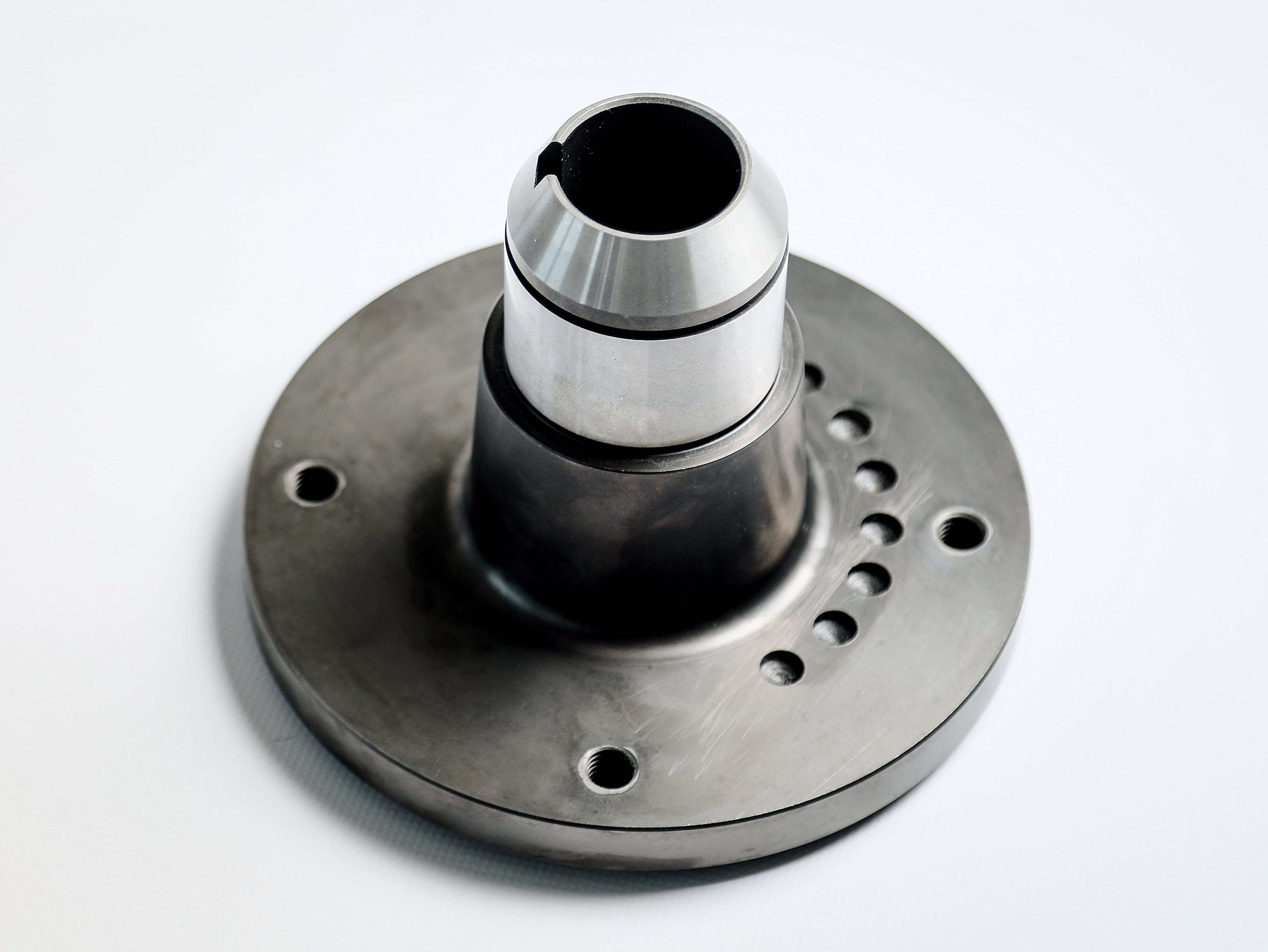

Nabe

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Antriebsstrang
  • Werkstoff: Schmiedeteil aus 42CrMo4+QT
  • Fertigungstiefe: Gesenk- und Vorrichtungsbau, Einkauf des Rohmaterial, CNC-Drehen, Räumen, Auswuchten, Wärmebehandlung, Schleifen
  • Gewicht: 4,5 kg

Welle

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: temperaturabhängiger und variabler Lüfterantrieb am Motor
  • Werkstoff: Vollmaterial aus 16MnCr5
  • Fertigungstiefe: Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen/Fräsen, Räumen, Wärmebehandlung Ionit-OX, Polieren
  • Gewicht: jeweils 2,2 kg

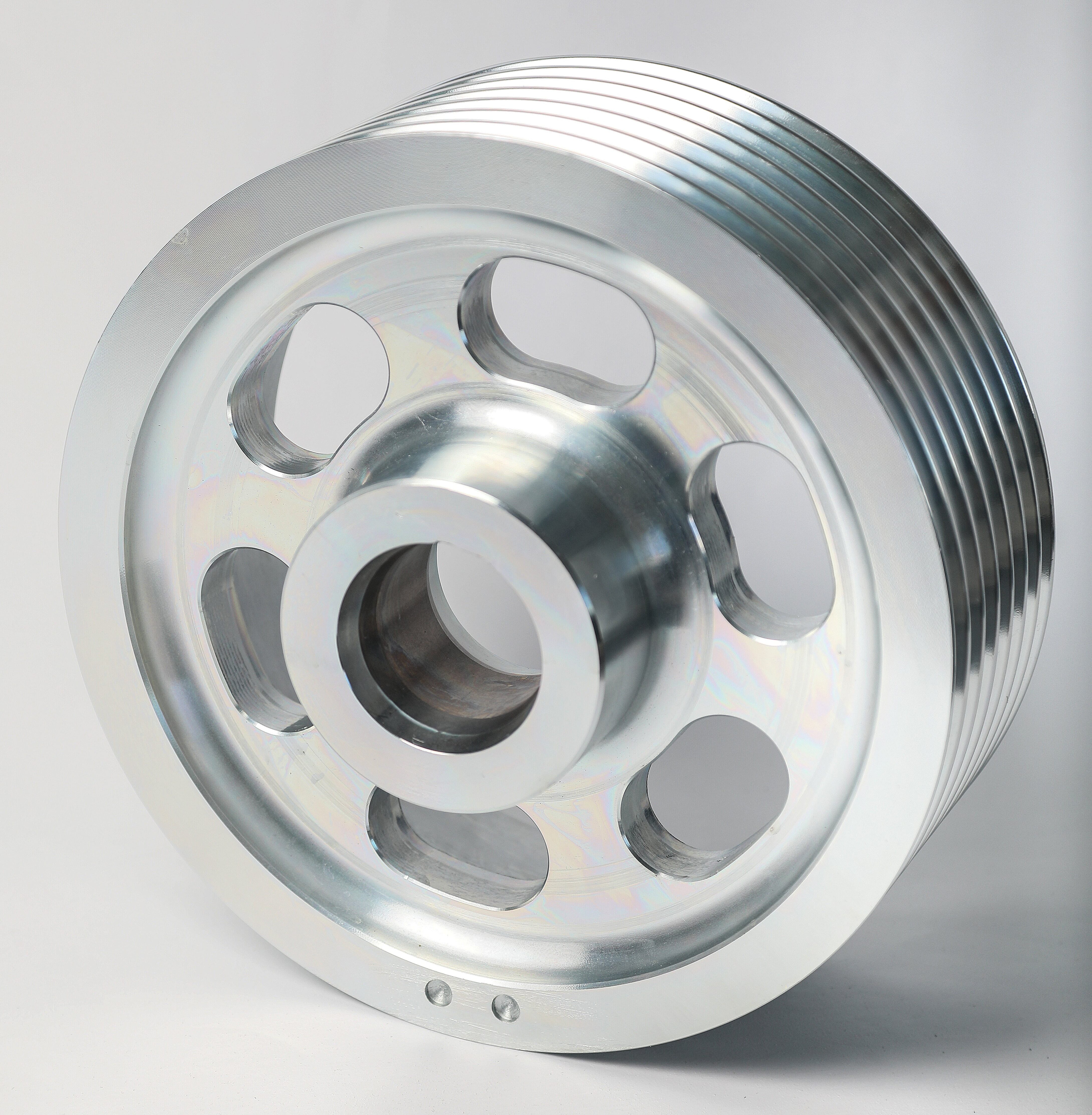

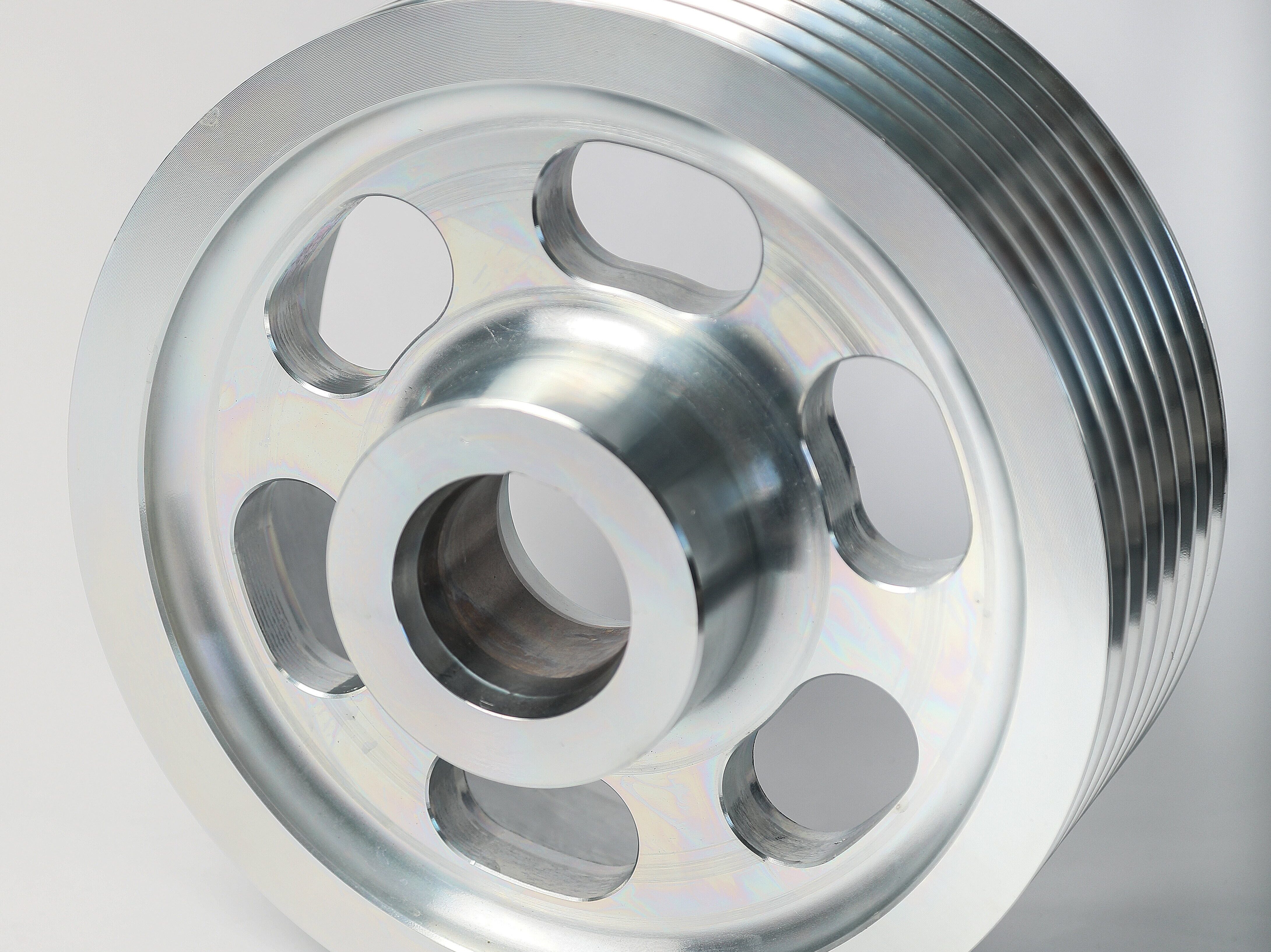

Keilriemenscheibe

  • Fahrzeug: Feldhäcksler
  • Einsatzgebiet: Antriebsscheibe vom Wurfbeschleuniger
  • Werkstoff: Vollmaterial aus S355J2G3
  • Fertigungstiefe: Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Drehen, Räumen, Auswuchten, Galvanisch Beschichten
  • Gewicht: 23,6 kg

Lagerhalter

  • Fahrzeug: Mähdrescher
  • Einsatzgebiet: Aufhängung des Abtankrohrs
  • Werkstoff: Gussteil im Sandgussverfahren aus EN-GJS-500-7
  • Fertigungstiefe: Modell- und Vorrichtungsbau, Einkauf des Rohmaterials, CNC-Fräsen, Nasslackieren
  • Gewicht: 4,8 kg
